Калибры для дюймовой унифицир. резьбы UN

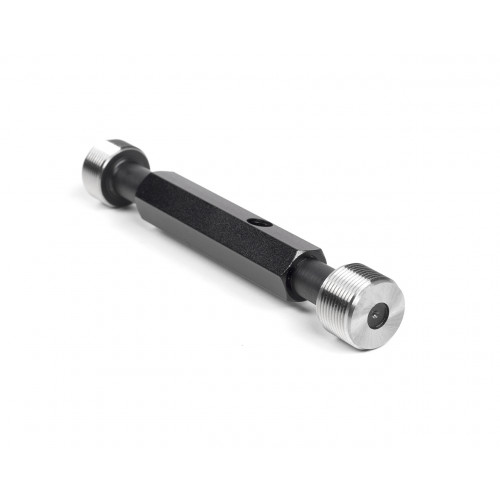

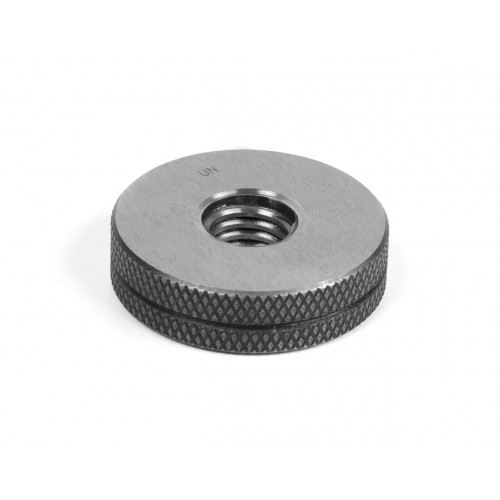

Калибры для дюймовой унифицированной (американской) резьбы применяются для контроля параметров внешних и внутренних резьбовых соединений деталей, присутствующих в оборудовании и  автомобилях американского и британского производства. Эти типы резьбы могут быть использованы при изготовлении заказов на зарубежный рынок. Они имеет в основе треугольник с углом при вершине 60° и по форме профиля соответствует метрической резьбе имея при этом дюймовые размеры, характеризующиеся числом ниток на один дюйм. Одна из особенностей этих резьб в том, что размер может указываться не только диаметром, но и номером, параметры которого можно посмотреть в специальных таблицах.

Стандарт определяет три класса точности унифицированных дюймовых резьб: 1A; 2A; 3A; 1B; 2B; 3B. Классы с маркировкой А относятся к наружной резьбе, с маркировкой B – к внутренней. Первый класс точности 1А, 1B применяется для быстрой и грубой сборки, 2A, 2B – наиболее распространенный класс, применяется для резьб общего назначения, класс 3A, 3B означает минимальный зазор в резьбовом соединении и определяется высокой точностью исполнения.

Типы общепромышленной унифицированной резьбы:

UN (Unified National Constant Pitch Thread Series) – американская дюймовая резьба с постоянным шагом для различных диаметров;

UNC (Unified National Threads of Special Diameters and Pitches) американская дюймовая резьба с крупным шагом. Является более удобной в сборке, ее сложнее сорвать или замять. Крепежным элементам с размером резьбы менее 1/4" присвоены номера от №0 до №14, соответствующие диаметрам от 1.524 до 5.486 мм;

UNEF (Unified National Extra Fine Thread Series) американская дюймовая супер мелкая резьба, применяется для изготовления резьбовых деталей точных механизмов;

UNF (Unified National Fine Thread) – американская дюймовая мелкая резьба. Этот тип способен выдержать более высокую разрывную нагрузку, за счет меньшей глубины резьбы и большей площади контакта;

UNS (Unified National Threads of Special Diameters and Pitches) американская дюймовая резьба со специальным диаметром и шагом.

Типы унифицированной резьбы, применяемой в оборонной и космической американской промышленности:

такие соединения обладают повышенной прочностью

UNJ – американская дюймовая резьба с постоянным шагом для различных диаметров, отличается от типа UN скругленной формой впадины;

UNJF американская дюймовая мелкая резьба, применяется в авиационной и космической промышленности для изготовления метизов повышенной прочности, способных сохранять плотность соединения в условиях вибраций и переменных нагрузок; отличается от типа UNF скругленной формой впадины;

UNJEF американская дюймовая супер мелкая резьба, применяется для изготовления резьбовых деталей точных механизмов; отличается от типа UNEF скругленной формой и впадины.

*буква J в аббревиатуре не переводится, а описывает скругленную форму впадины и вершины
