Калибры для трубной цилиндрической резьбы G

Калибры для трубной цилиндрической резьбы G применяются для контроля резьбы на трубах, муфтах, контргайках, где требуется повышенная герметичность. Это могут быть промышленные или бытовые водопроводы, газопроводы и системы отопления. Параметры резьбы обозначаются в дюймах, профиль имеет форму треугольника с углом при вершине 55°, концы и впадины выполнены с небольшим скруглением, обеспечивающим максимальную герметичность соединения. Трубная цилиндрическая резьба может иметь 2 класса точности: A – повышенный, B – нормальный. Конструкция и основные размеры калибров для трубной цилиндрической резьбы G соответствуют ГОСТ 18922-73, ГОСТ 18932-73.

Виды калибров:

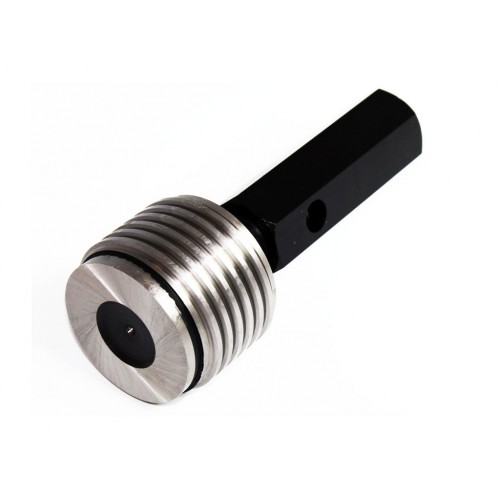

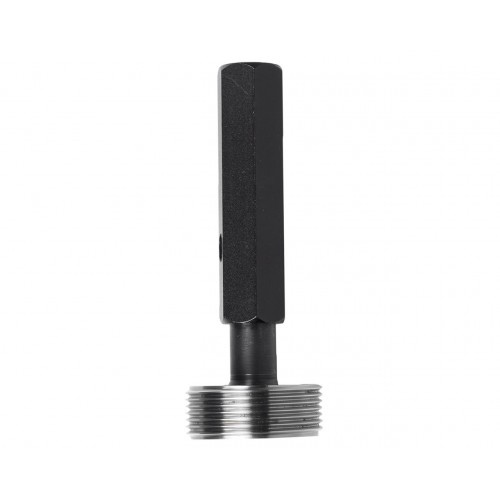

ПР – проходные рабочие пробки и кольца

НЕ – непроходные рабочие пробки и кольца

ПР-НЕ – двусторонние рабочие пробки: проход/непроход

КПР-ПР – проходные контрольные пробки для колец типа ПР

КПР-НЕ - непроходные контрольные пробки для колец типа ПР

КНЕ-ПР – проходные контрольные пробки для колец типа НЕ

КНЕ-НЕ – непроходные контрольные пробки для колец типа НЕ

КИ-НЕ – пробки контрольные для колец типа НЕ (контркалибры для контроля износа колец)

КИ – пробки контрольные для контроля износа колец типа ПР
