Линейки

Линейки используются для измерения размеров детали или плоскости. Представляет собой узкую металлическую пластину со шкалой, выраженной в сантиметрах и миллиметрах. Встречаются так же дюймовые линейки, хоть этот стандарт у нас в стране не очень распространен. Материал изготовления может быть самым разным, это может быть металл – например сталь или чугун, твердокаменные материалы,  стекло, пластик.

Началом линейки является торцевая грань, перпендикулярная к продольному ребру линейки. За последней сантиметровой отметкой шкалы, как правило, следует еще 5 миллиметровых делений. Каждый сантиметровый штрих линейки должен иметь числовое обозначение, указывающее расстояние в сантиметрах до этого штриха от начала шкалы.

На нашем сайте представлены следующие виды линеек:

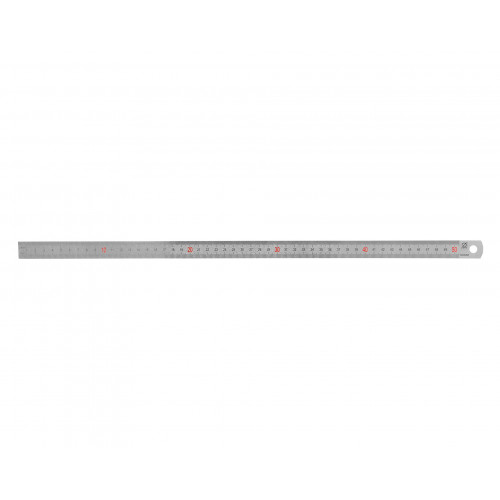

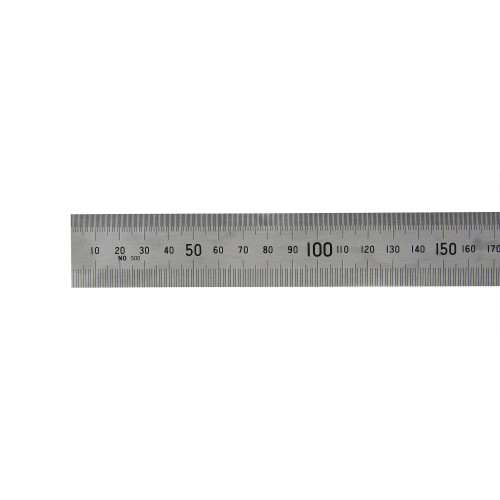

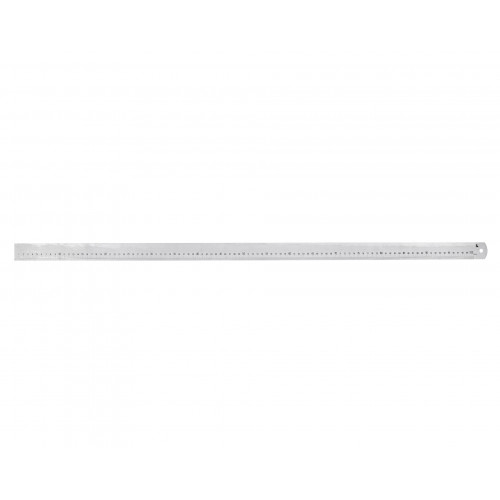

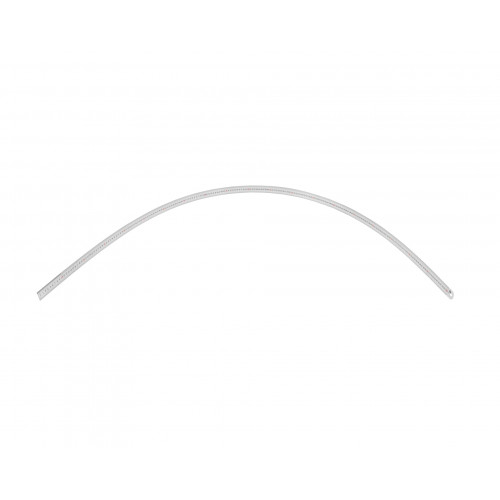

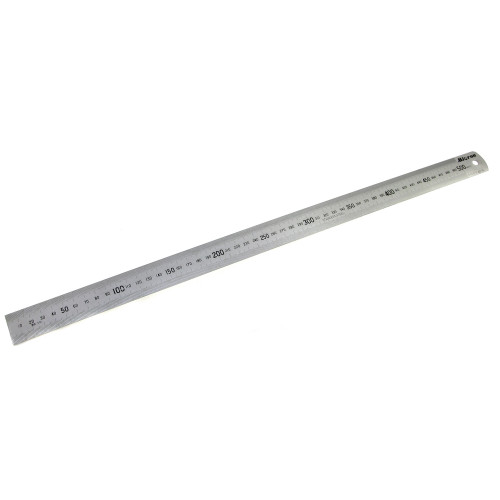

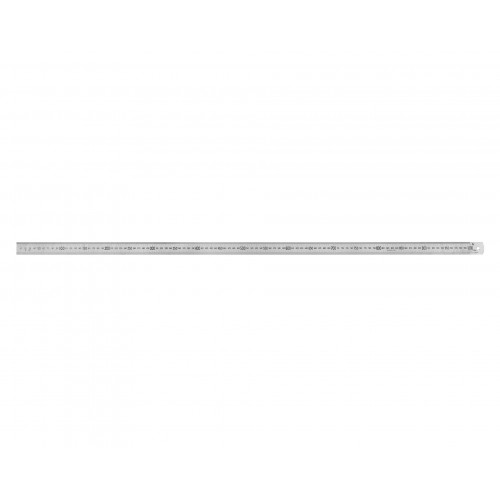

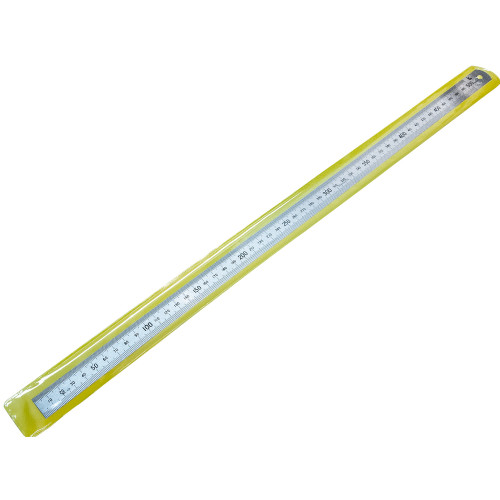

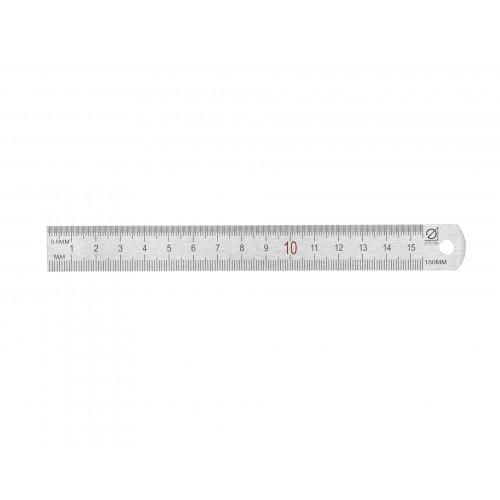

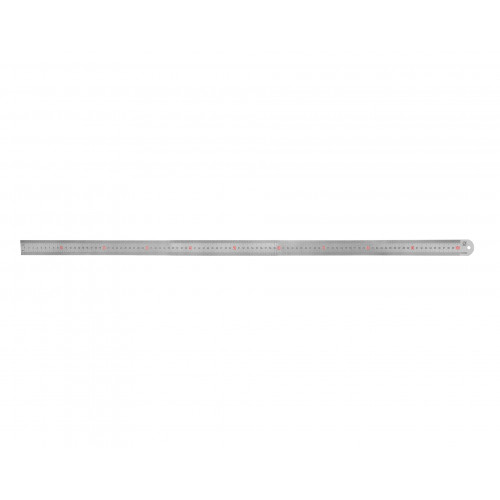

• Измерительные выполняются из металла и имеют предел измерений от 150 до 3000 мм. Могут иметь одну или две шкалы, так же есть вид линейки с двумя шкалами, оцифровка которых направлена в разные стороны.
• Поверочные применяются для контроля отклонений от прямолинейности и плоскостности плоских поверхностей изделия. Существует несколько типов этих инструментов: ШП – с широкой рабочей поверхностью прямоугольного сечения, ШД – с широкой поверхностью двутаврового сечения, УТ – угловые трехгранные, ШМ – с широкой рабочей поверхностью (мостики). Поверочные линейки изготавливаются не только из стали, они могут быть выполнены из чугуна или твердокаменных пород, например из гранита.
• Синусные применяются для установки с высокой точностью угла наклона при измерении наружных углов при изготовлении деталей. Диапазон измерений прибора находится в пределах от 0° до 45°. Принцип действия прибора основан на тригонометрическом методе измерений угловых размеров.

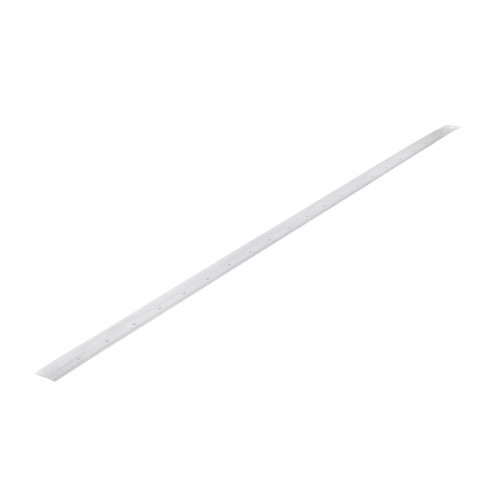

• Усадочные применяются в литейных производствах. Отличие этого типа линеек в цене деления шкалы – она на 1-2,5% больше, чем у остальных линеек. Это обусловлено величиной усадки металла при охлаждении поковки.

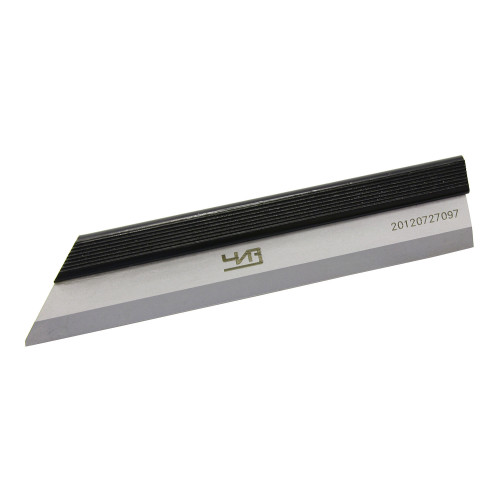

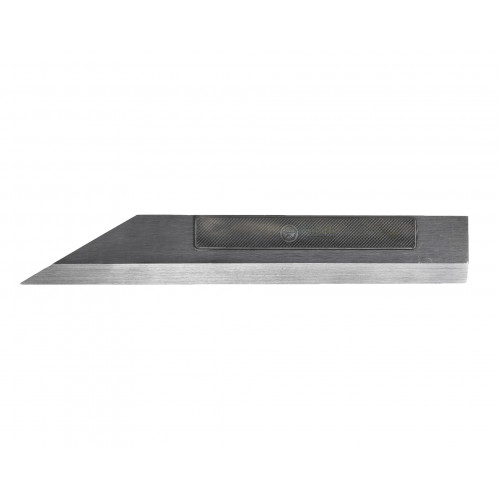

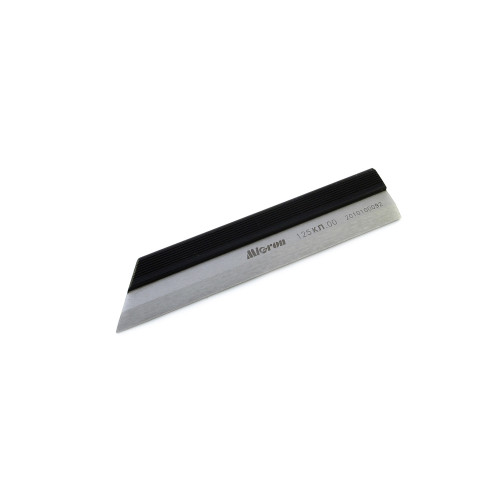

• Специальные, к которым относятся узкопрофильные типы, например, лекальные и стеклянные линейки.

На сайте «ТД ЧИЗ» представлены разные типы и размеры линеек под любые задачи. Линейки соответствуют ГОСТ 427-75 (Линейки измерительные металлические), ГОСТ 8026-92 (Линейки поверочные), ГОСТ 4046-80 (Линейки синусные), а также требованиям технической документации фирмы-изготовителя.
