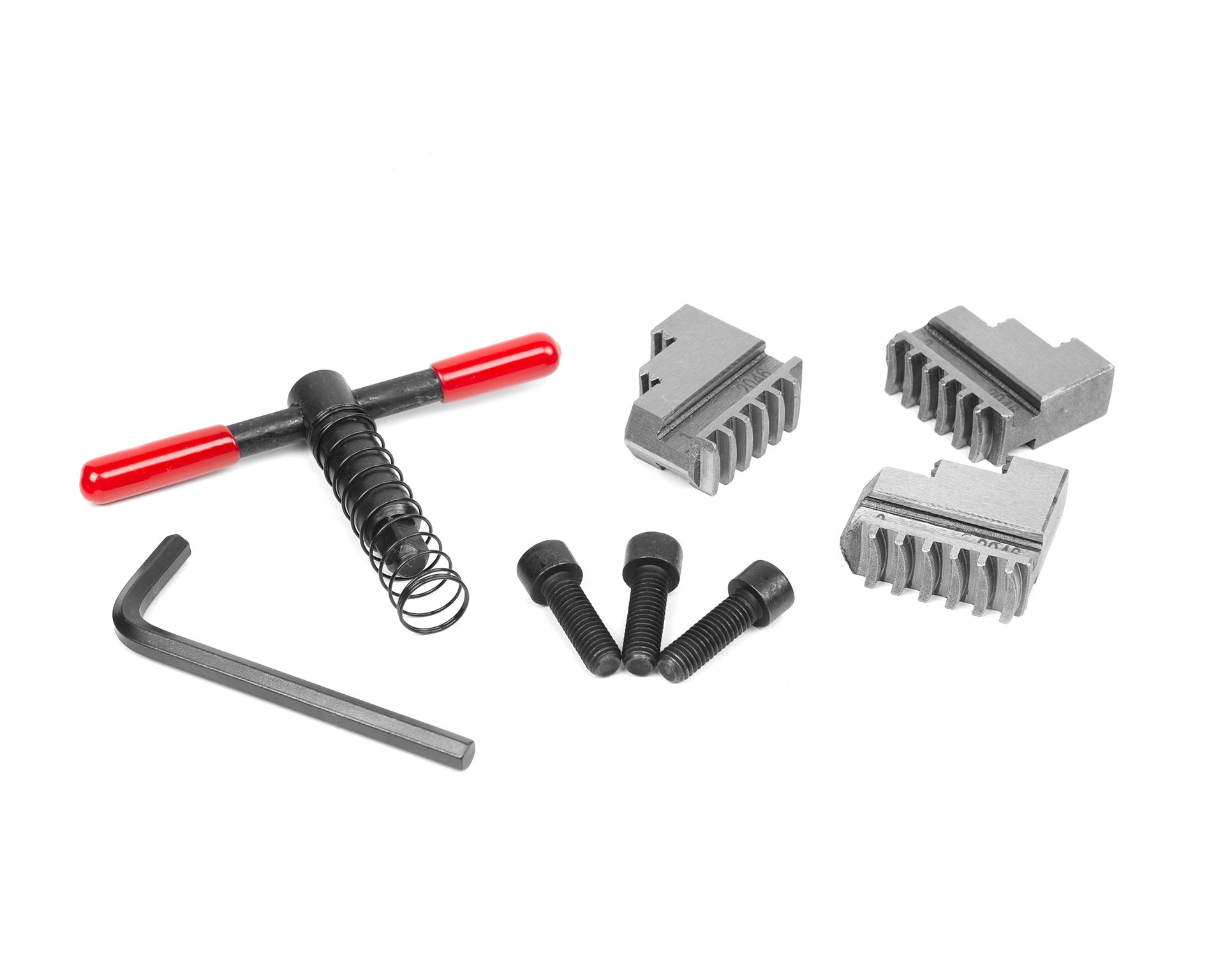

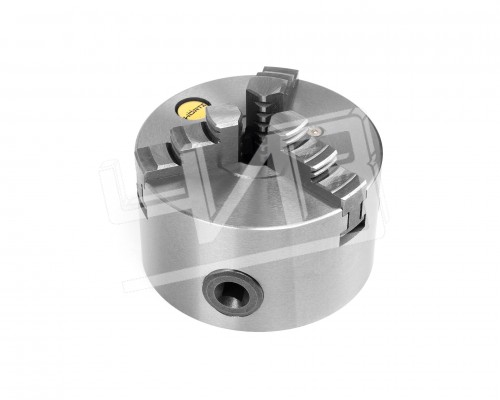

Корпус патрона выполнен из высококачественного специального чугуна. Спиральный диск, и шестерни стальные закаленные. Кулачки стальные цельные или сборные.

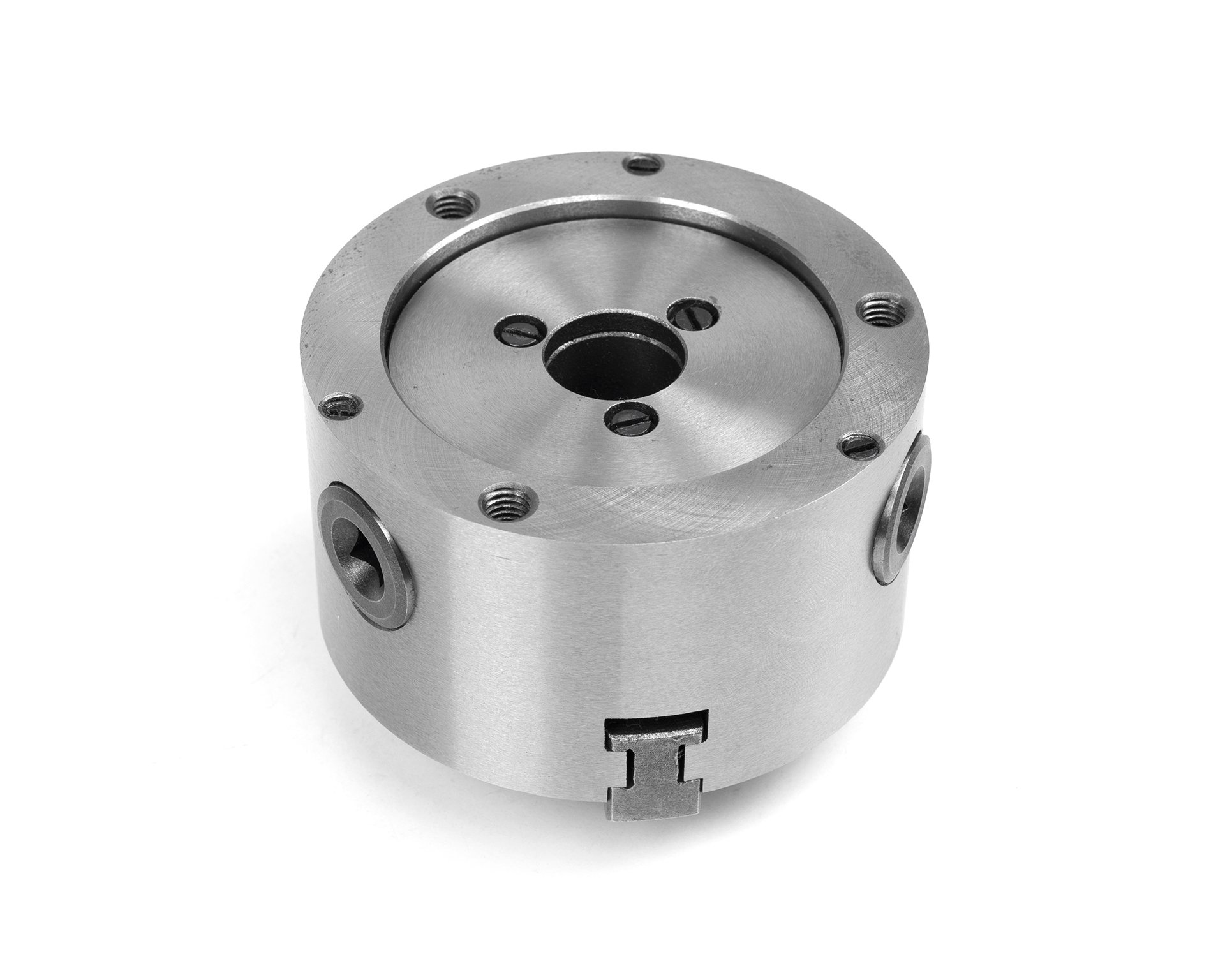

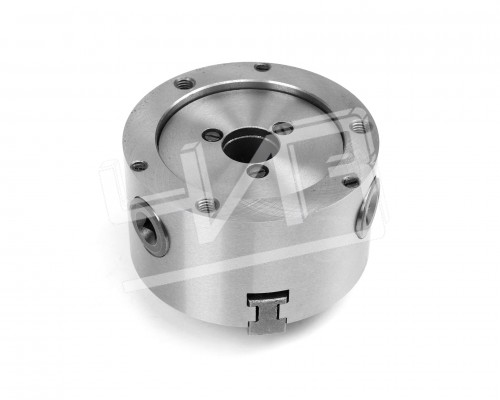

  Тип 1 – c цилиндрическим центрирующим пояском и креплением через промежуточный фланец.



  Диаметр наружный, мм 100

  Диаметр отверстия в корпусе, мм 22

  Диаметр посадочный на фланец, мм 72

  Диаметр расположения крепежных отверстий, мм 86

  Наружный диаметр изделия, зажимаемого в прямых кулачках, мм 2-30

  Наружный диаметр изделия, зажимаемого в обратных кулачках, мм 30-80

  Внутренний диаметр изделия, зажимаемого в прямых кулачках, мм 30-90

  Максимально допустимая частота вращения, 1/мин 4900

  Высота патрона без кулачков, мм 55

  Масса патрона, кг 3,2

  Крепеж 3хМ8
