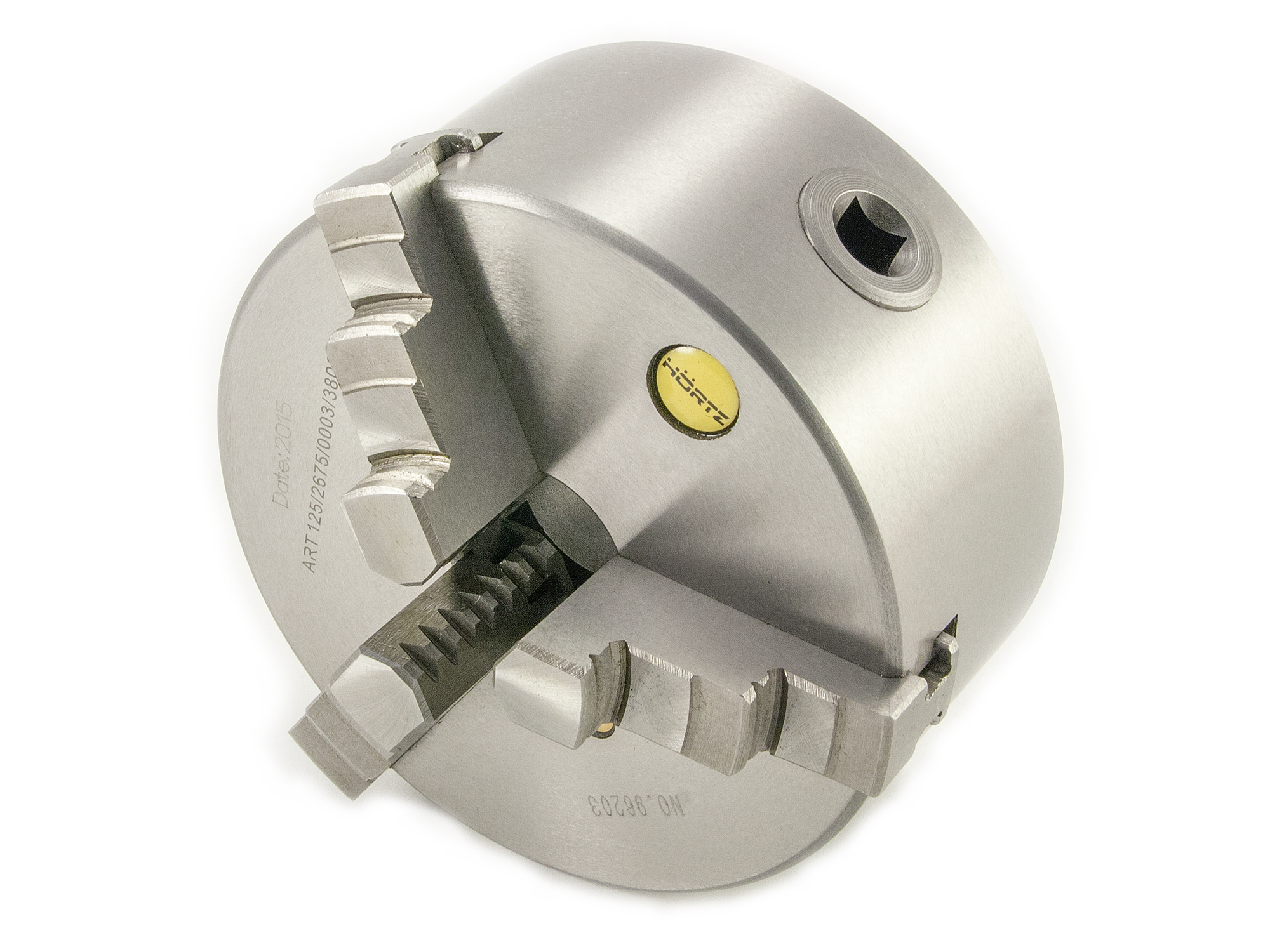

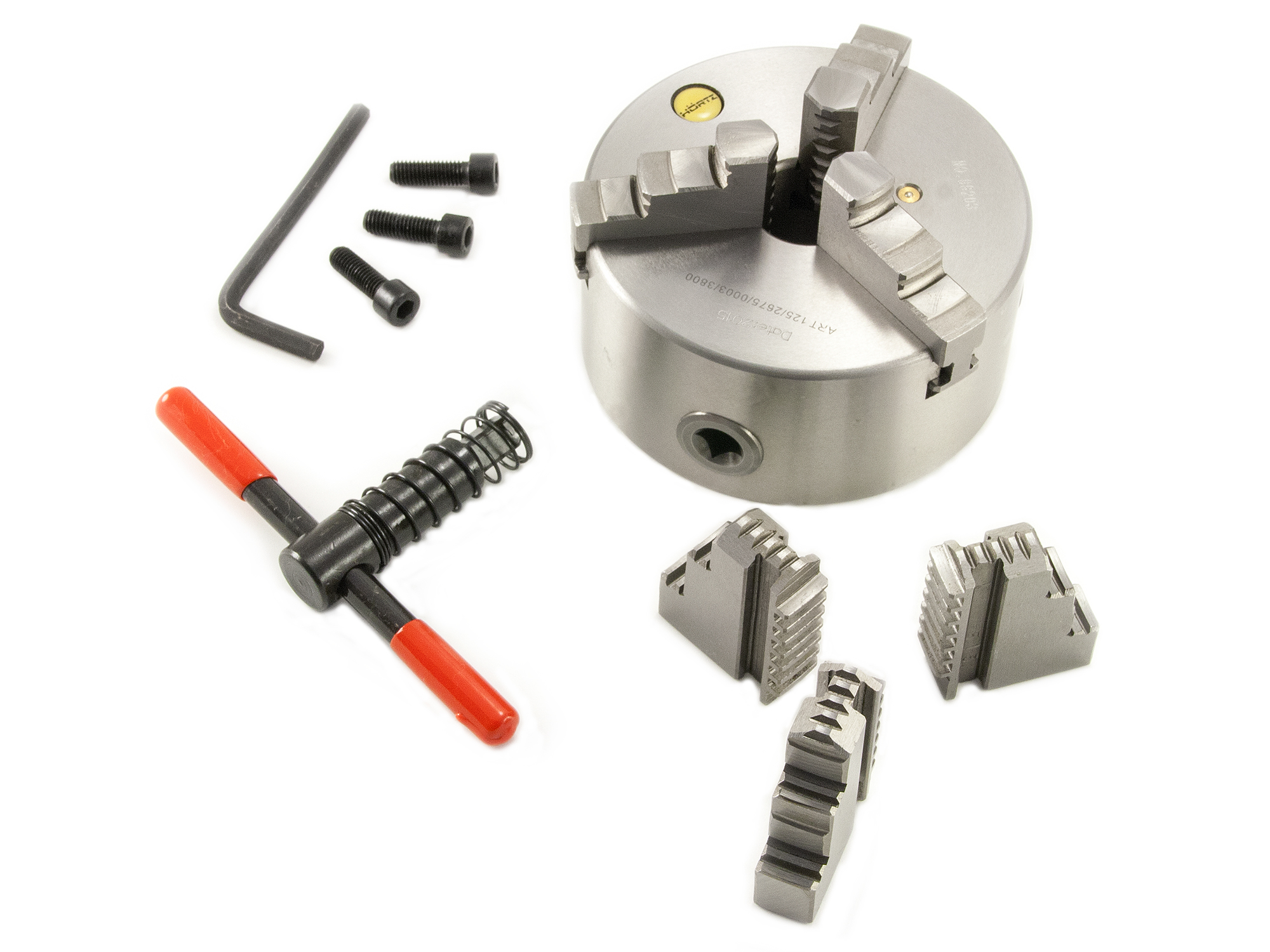

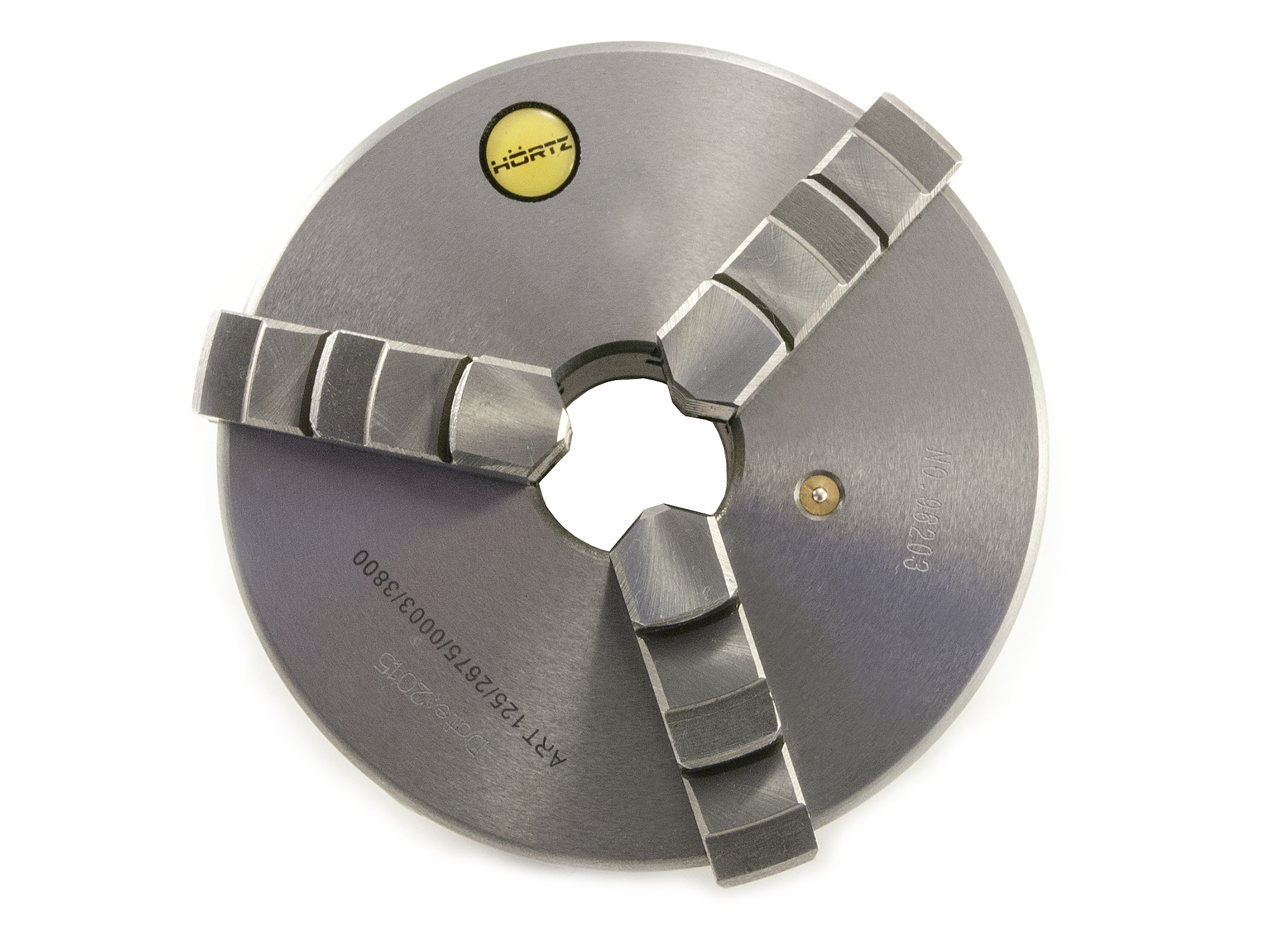

Корпус патрона выполнен из высококачественного специального чугуна. Спиральный диск, и шестерни стальные закаленные. Кулачки стальные цельные или сборные.



  Тип 1 – c цилиндрическим центрирующим пояском и креплением через промежуточный фланец.



  Диаметр наружный, мм 125

  Диаметр отверстия в корпусе, мм 30

  Диаметр посадочный на фланец, мм  95

  Диаметр расположения крепежных отверстий, мм 108

  Наружный диаметр изделия, зажимаемого в прямых кулачках, мм 2,5-40

  Наружный диаметр изделия, зажимаемого в обратных кулачках, мм 38-110

  Внутренний диаметр изделия, зажимаемого в прямых кулачках, мм 38-125

  Максимально допустимая частота вращения, 1/мин 3800

  Высота патрона без кулачков, мм 58

  Масса патрона, кг 5

  Крепеж 3хМ8
