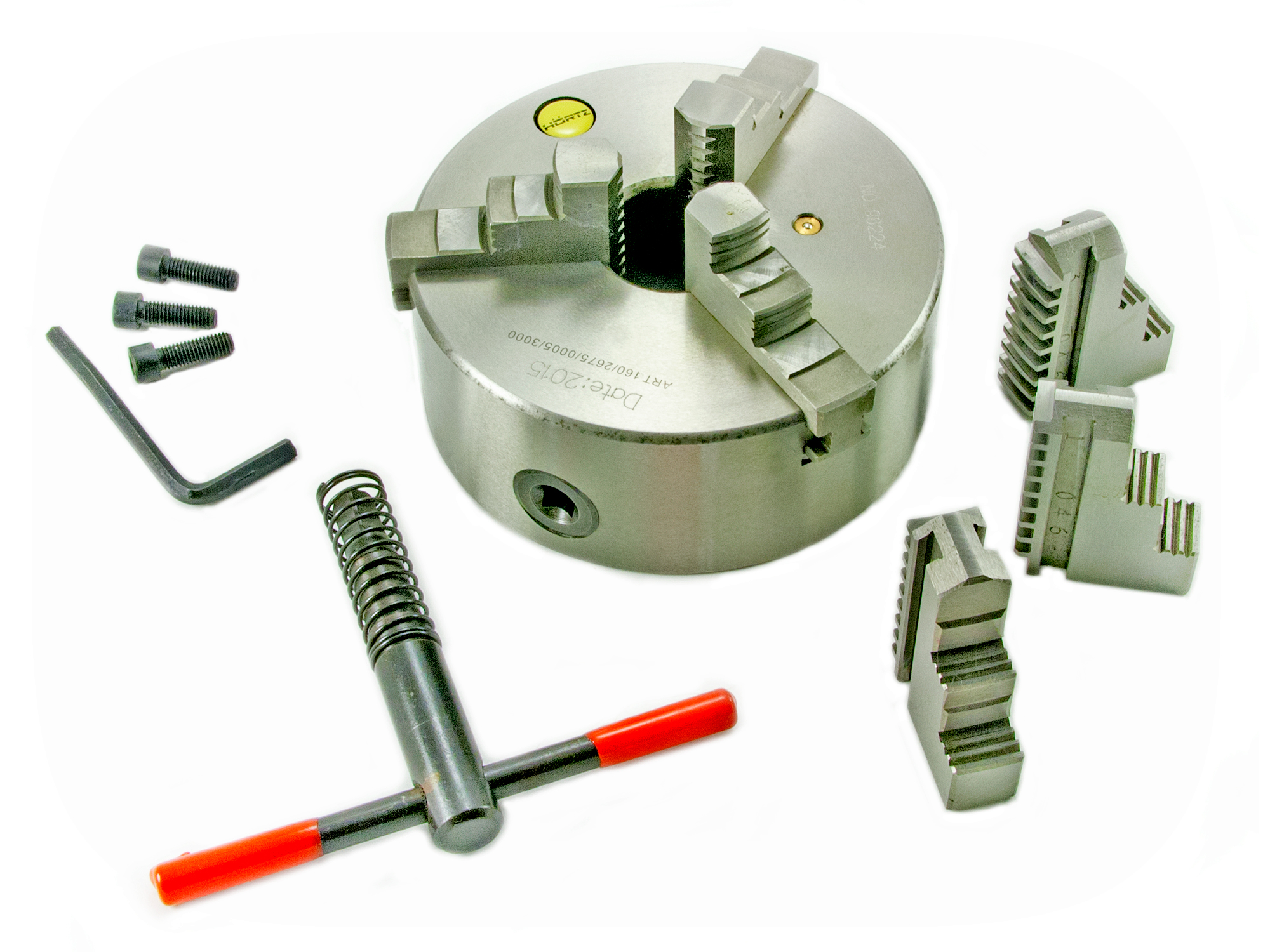

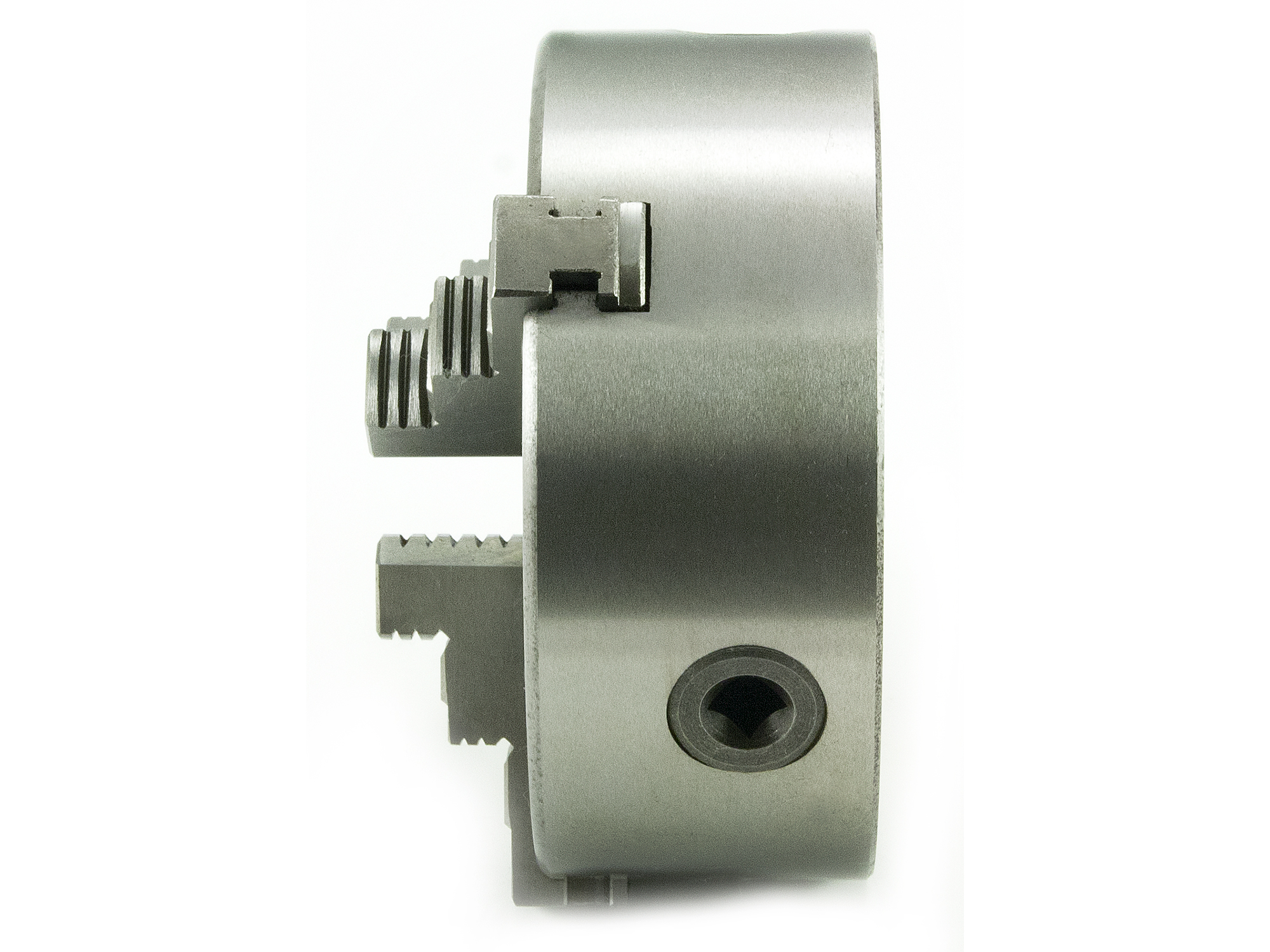

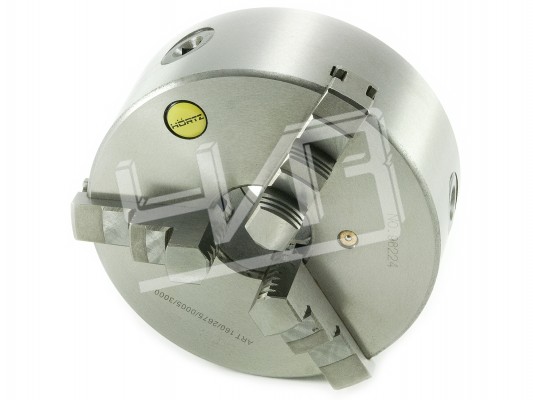

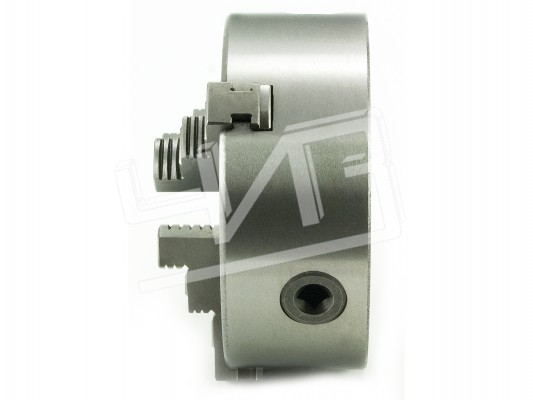

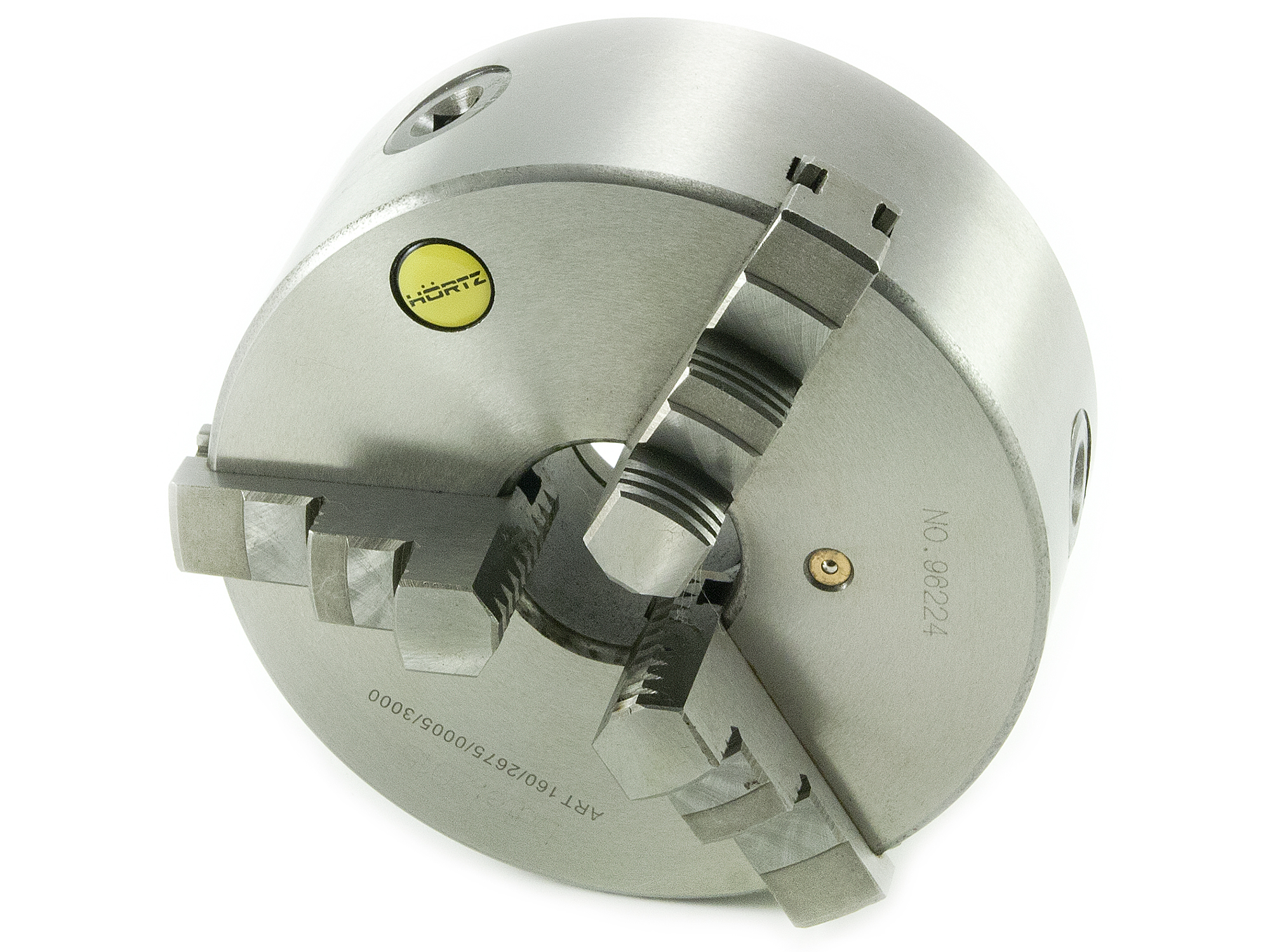

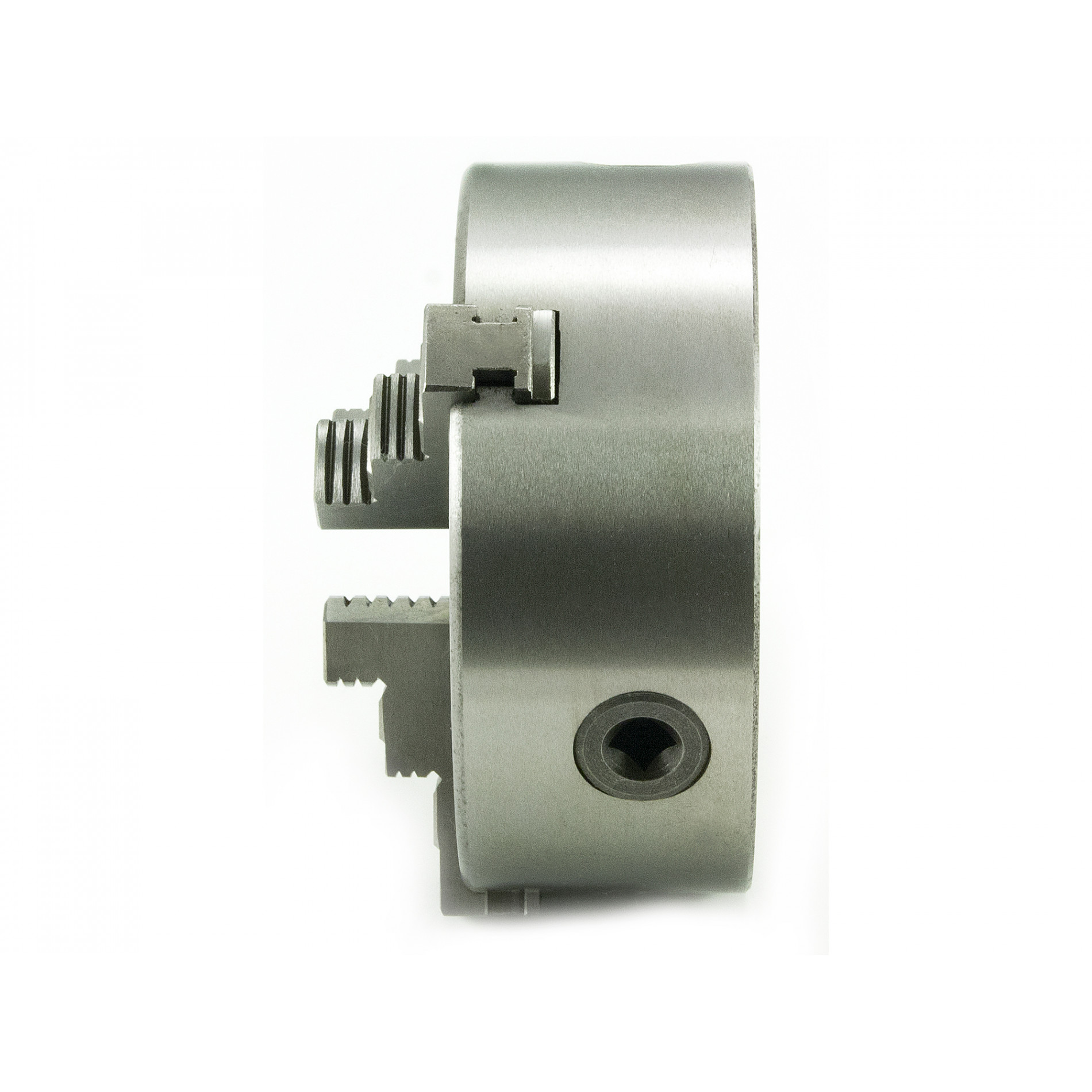

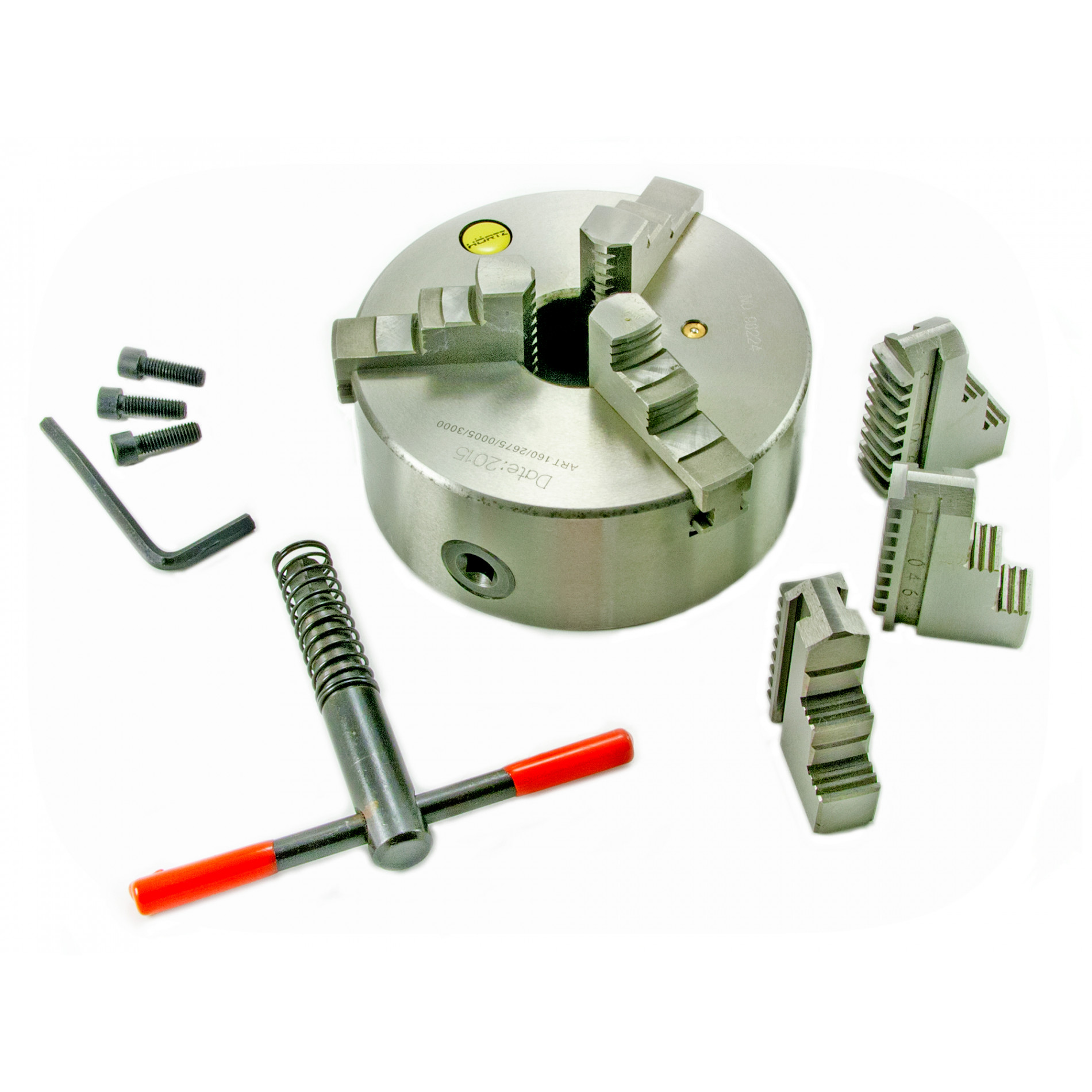

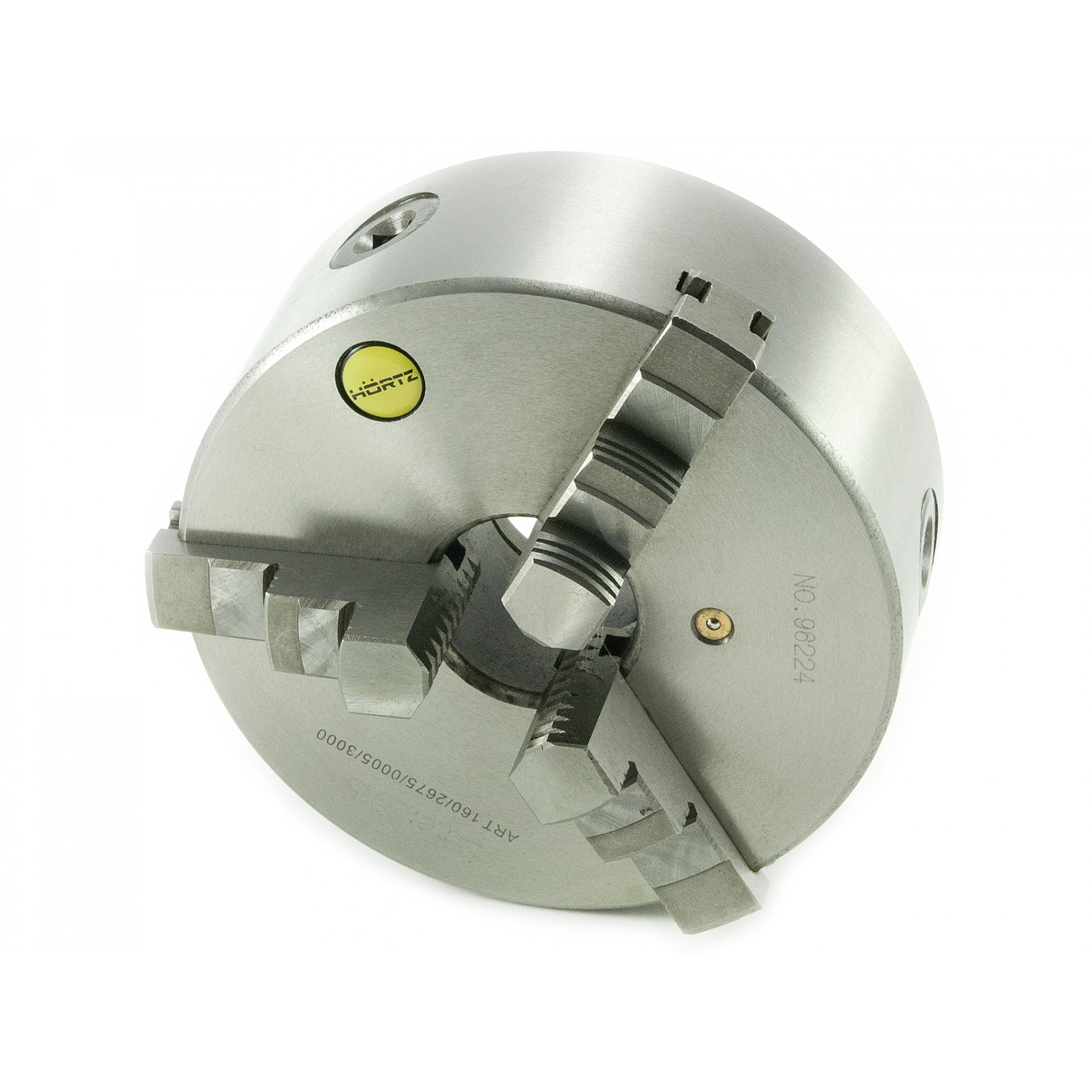

Корпус патрона выполнен из высококачественного специального чугуна. Спиральный диск, и шестерни стальные закаленные. Кулачки стальные цельные или сборные.



  Тип 1 – c цилиндрическим центрирующим пояском и креплением через промежуточный фланец.



  Диаметр наружный, мм 160

  Диаметр отверстия в корпусе, мм 45

  Диаметр посадочный на фланец, мм 130

  Диаметр расположения крепежных отверстий, мм 142

  Наружный диаметр изделия, зажимаемого в прямых кулачках, мм 3-55

  Наружный диаметр изделия, зажимаемого в обратных кулачках, мм 55-145

  Внутренний диаметр изделия, зажимаемого в прямых кулачках, мм 50-160

  Максимально допустимая частота  вращения, 1/мин 3000

  Высота патрона без кулачков, мм 65

  Масса патрона, кг 8.8

  Крепеж 6хМ8
