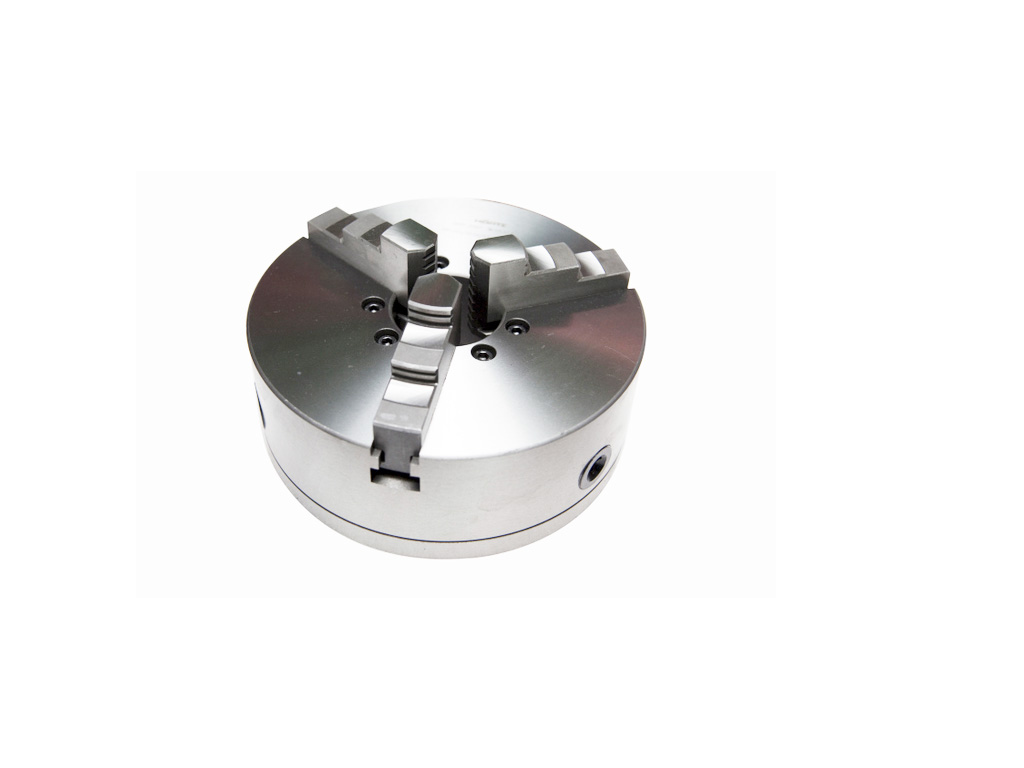

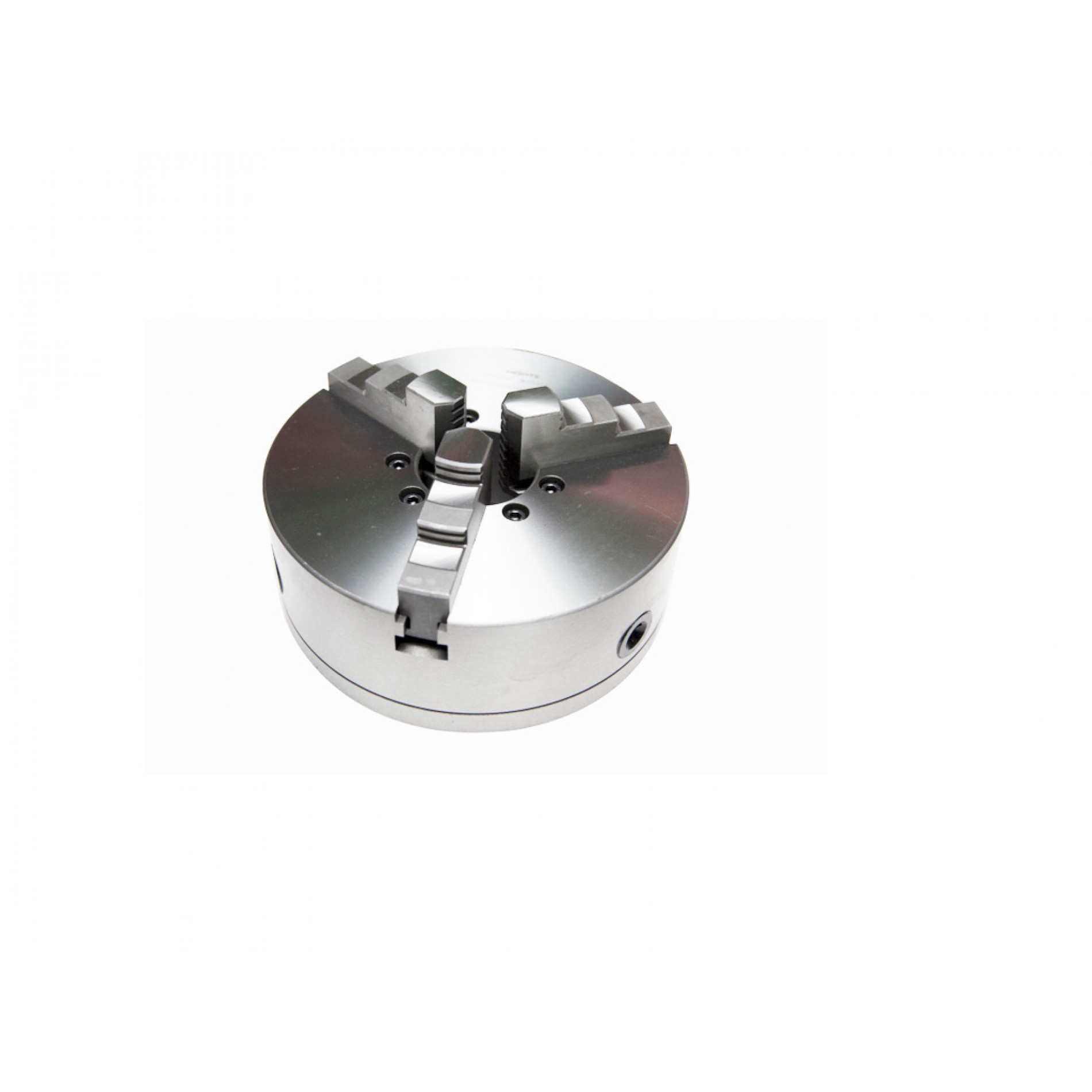

Корпус патрона выполнен из высококачественного специального чугуна. Спиральный диск, кулачки и шестерни стальные закаленные.



Тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу



Диаметр наружный, мм 200

Диаметр отверстия в корпусе, мм 60

Условный размер конуса шпинделя 6

Диаметр расположения крепежных отверстий, мм 133,4

Наружный диаметр изделия, зажимаемого в прямых кулачках, мм 4-90

Наружный диаметр изделия, зажимаемого в обратных кулачках, мм 60-200

Внутренний диаметр изделия, зажимаемого в прямых кулачках, мм 52-200

Максимально допустимая частота вращения, 1/мин 3000

Высота патрона без кулачков 86

Масса патрона, кг 15,8

Крепеж 4хМ12
