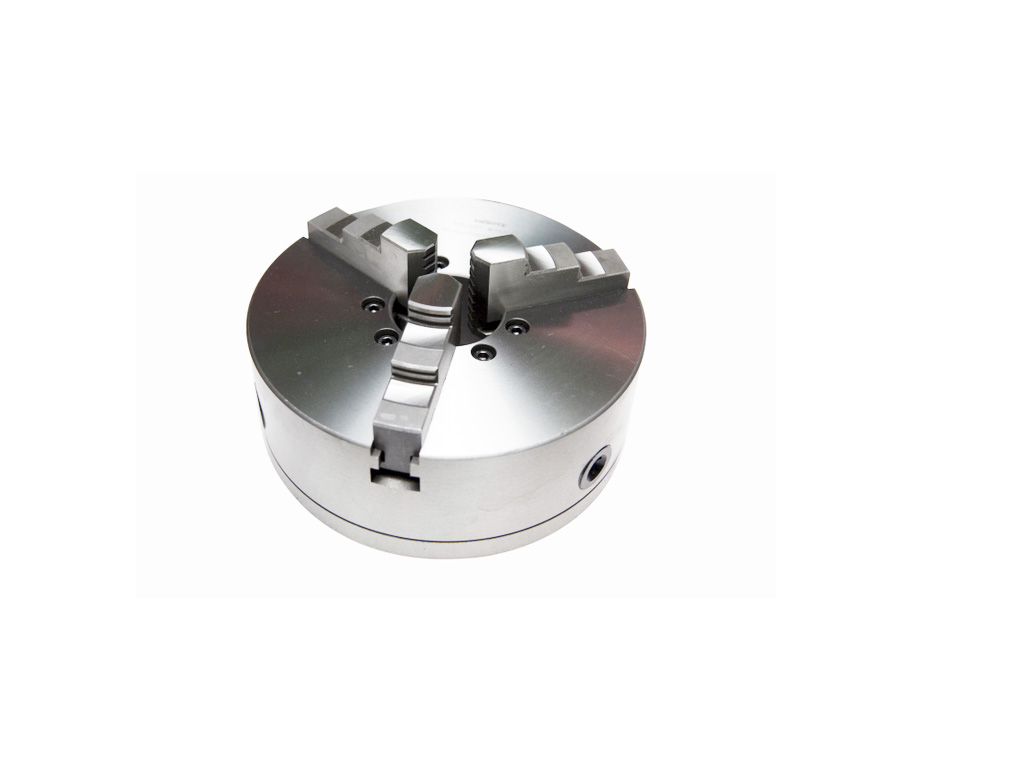

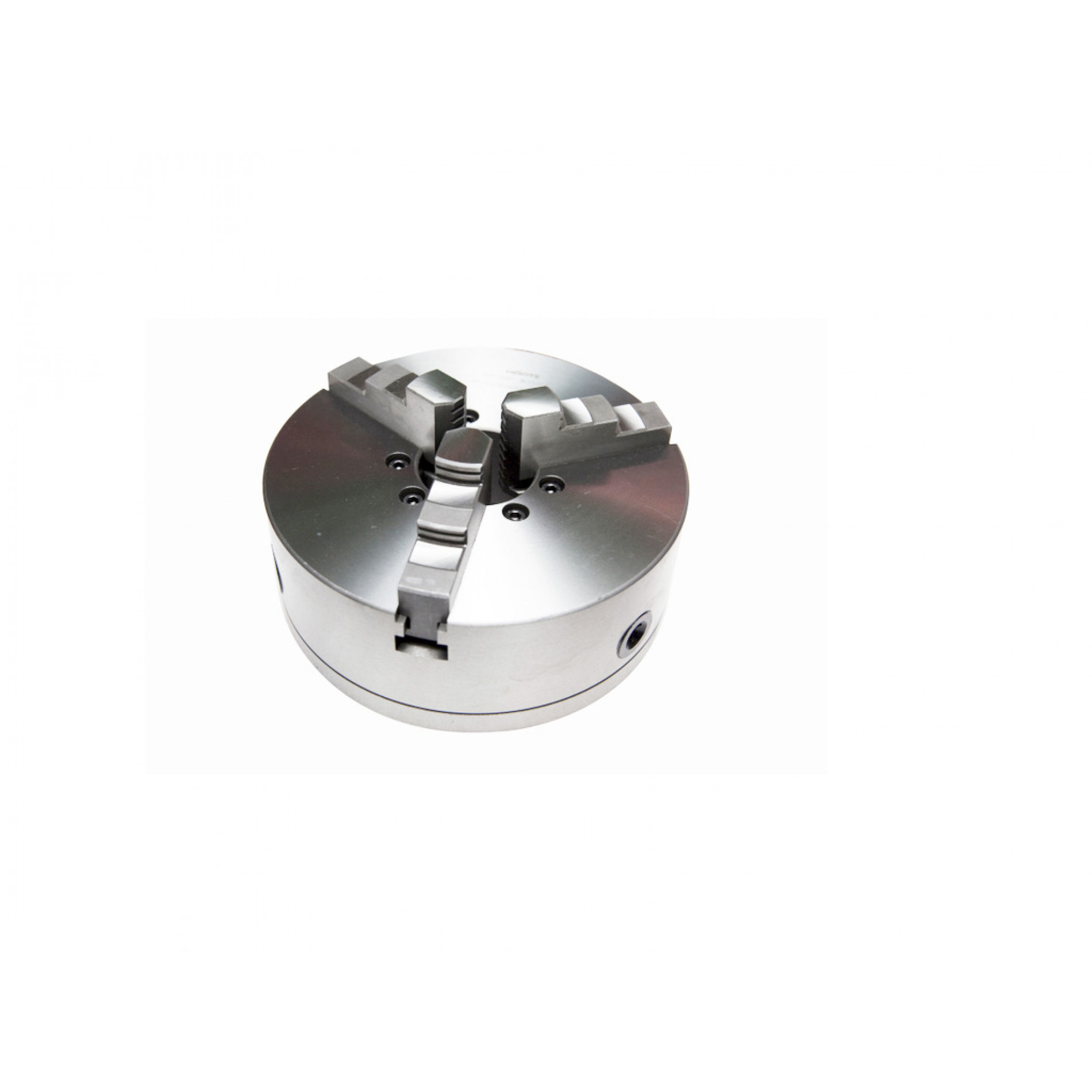

Корпус патрона выполнен из высококачественного специального чугуна. Спиральный   диск, и шестерни   стальные закаленные. Кулачки стальные цельные или сборные.



  Тип 1 – c цилиндрическим центрирующим пояском и креплением через промежуточный   фланец.



  Диаметр наружный, мм 250

  Диаметр отверстия в корпусе, мм 80

  Диаметр посадочный на фланец, мм 210

  Диаметр расположения крепежных  отверстий, мм 226

  Наружный диаметр изделия, зажимаемого в прямых кулачках, мм 6-110

  Наружный диаметр изделия, зажимаемого в обратных кулачках, мм 90-250

  Внутренний диаметр изделия, зажимаемого в прямых кулачках, мм 80-250

  Максимально допустимая частота вращения, 1/мин 2400

  Высота патрона без кулачков 80

  Масса патрона, кг 25,7

  Крепеж 6хМ12
