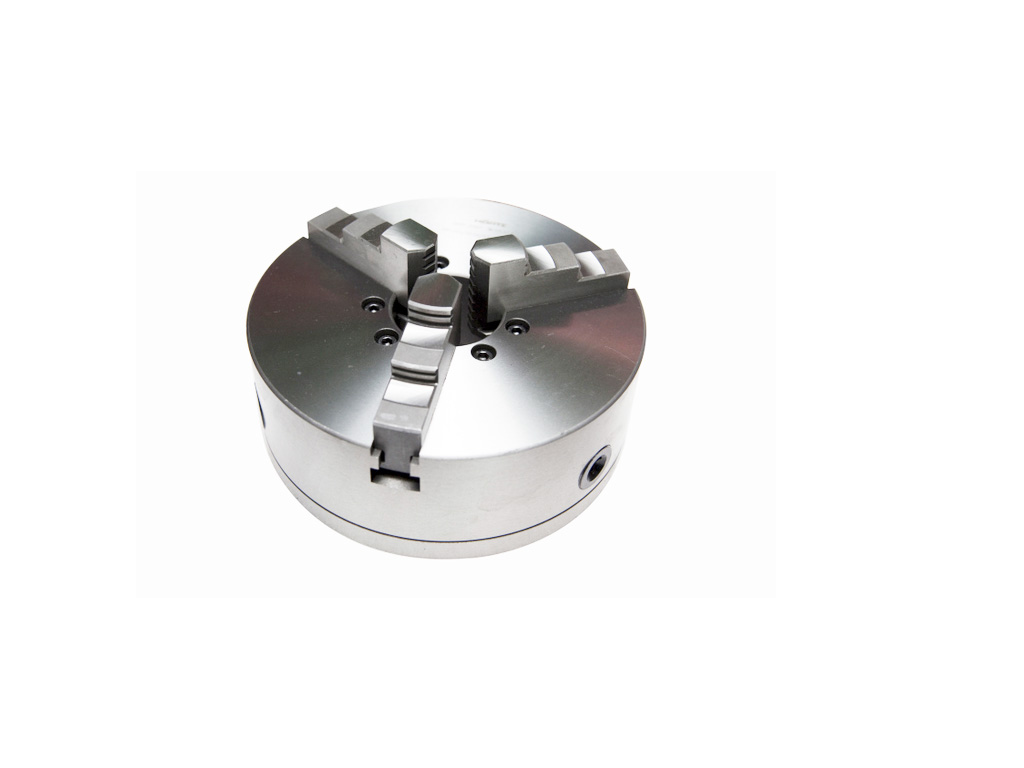

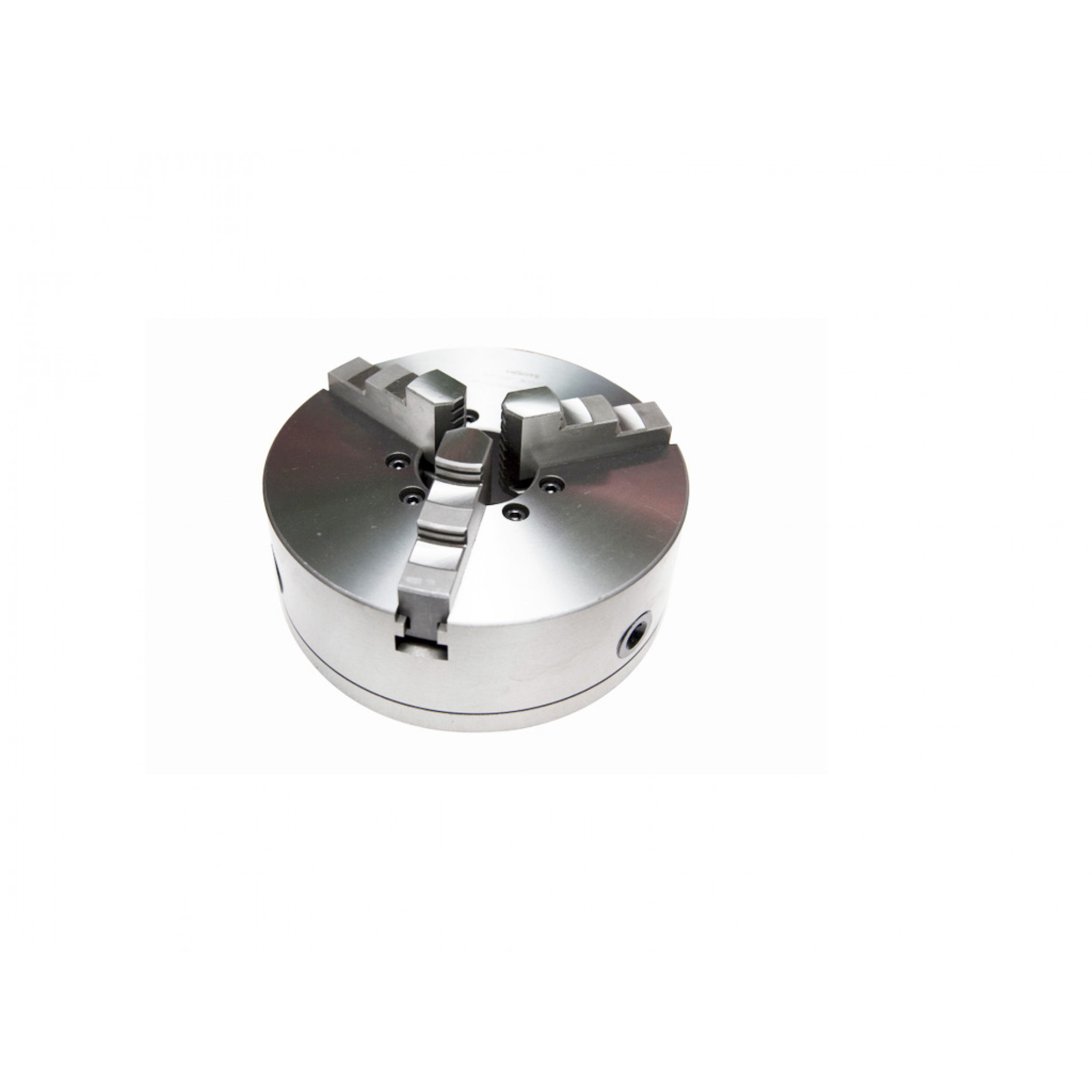

Корпус патрона выполнен из высококачественного специального чугуна. Спиральный диск, кулачки и шестерни стальные закаленные.



Тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу



Диаметр наружный, мм 250

Диаметр отверстия в корпусе, мм 70

Условный размер конуса шпинделя 6

Диаметр расположения крепежных отверстий, мм 133,4

Наружный диаметр изделия, зажимаемого в прямых кулачках, мм 5-108

Наружный диаметр изделия, зажимаемого в обратных кулачках, мм 77-250

Внутренний диаметр изделия, зажимаемого в прямых кулачках, мм 62-250

Максимально допустимая частота вращения, 1/мин 2400

Высота патрона без кулачков 98

Масса патрона, кг 31,5

Крепеж 4хМ12
