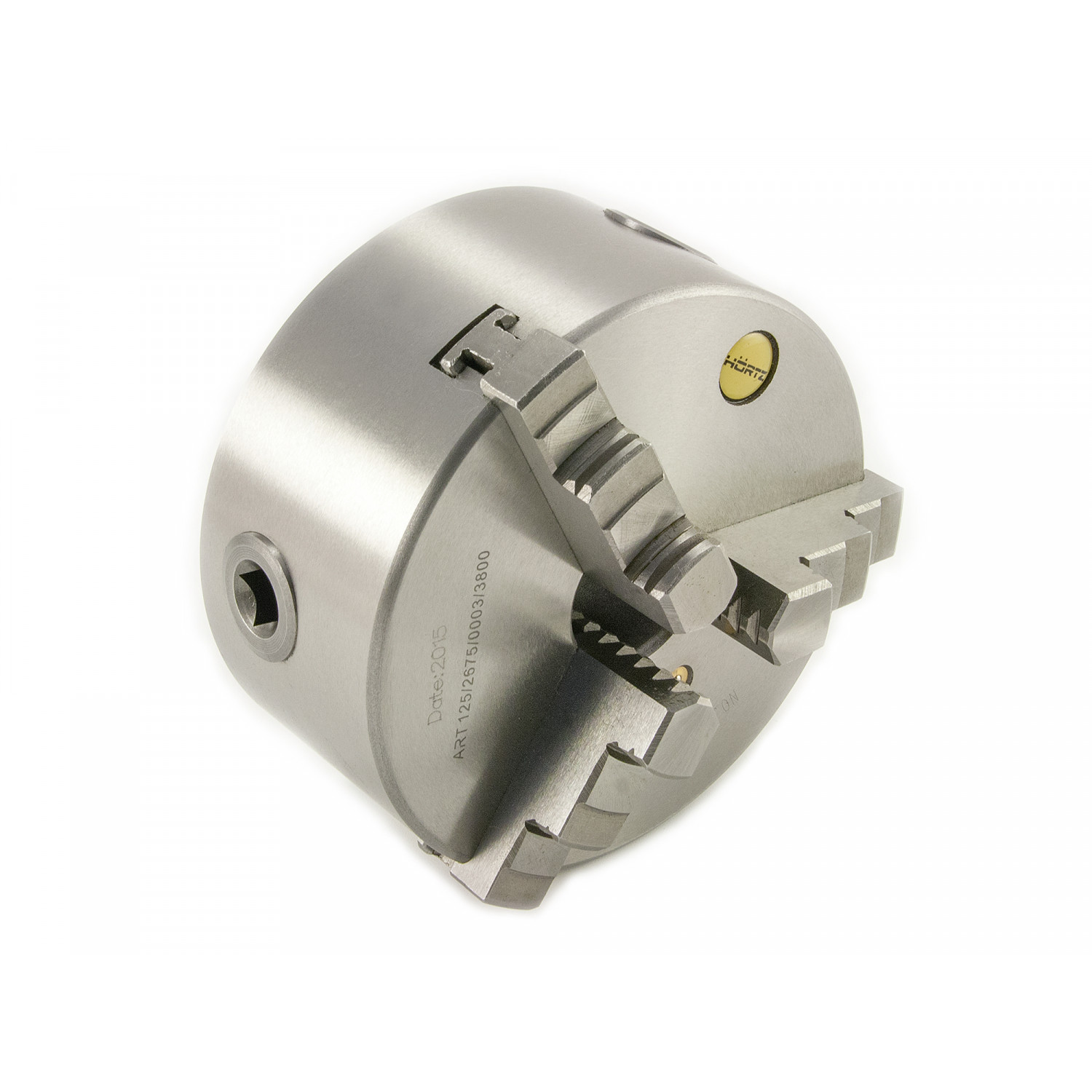

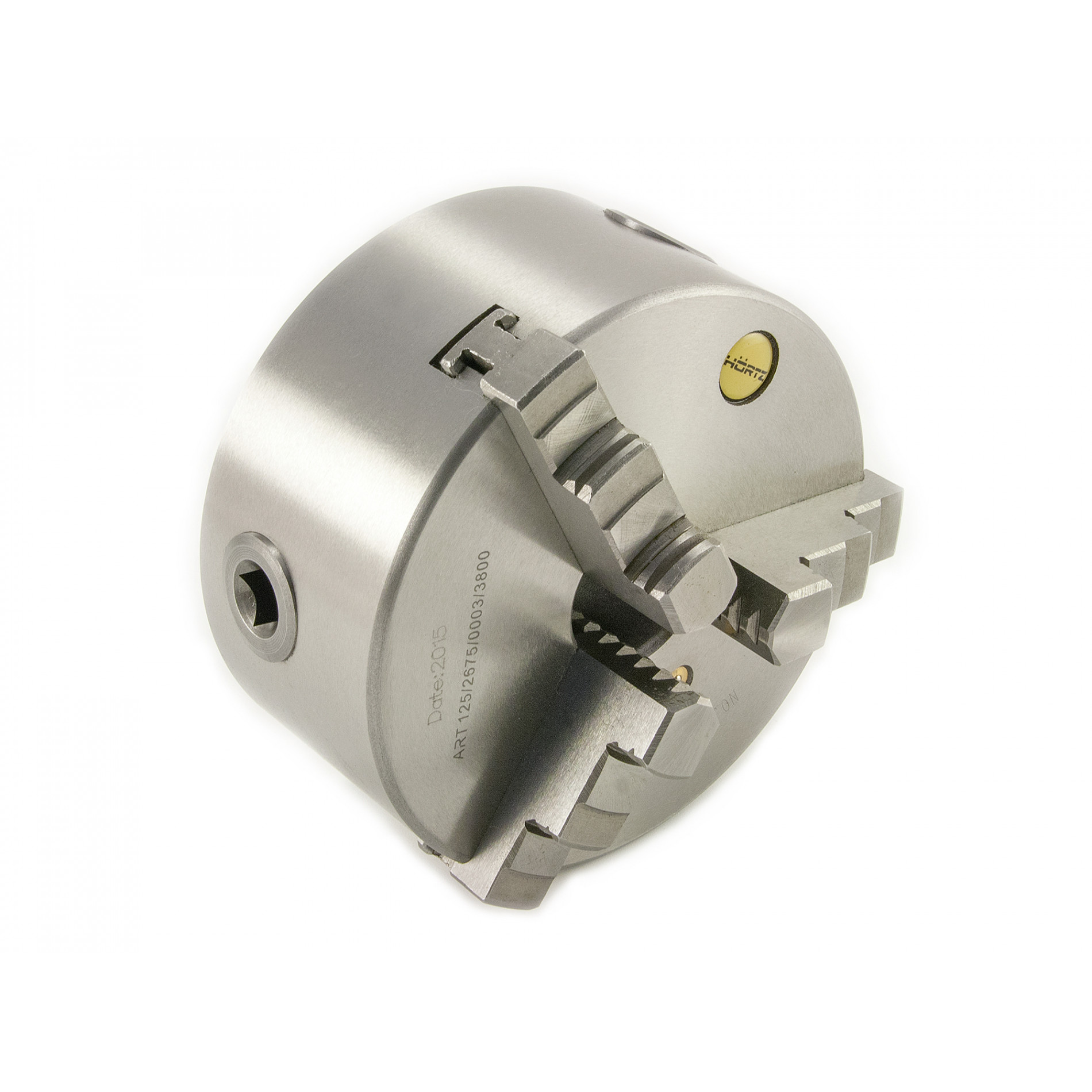

Корпус патрона выполнен из высококачественного специального чугуна. Спиральный   диск, и шестерни     стальные закаленные. Кулачки стальные цельные или сборные.



  Тип 1 – c цилиндрическим центрирующим пояском и креплением через промежуточный   фланец.



  Диаметр наружный, мм 315

  Диаметр отверстия в корпусе, мм 100

  Диаметр посадочный на фланец, мм  270

  Диаметр расположения крепежных отверстий, мм  290

  Наружный диаметр изделия, зажимаемого в прямых кулачках, мм 10-140

  Наружный диаметр изделия, зажимаемого в обратных кулачках, мм 100-315

  Внутренний диаметр изделия, зажимаемого в прямых кулачках, мм 95-315

  Максимально допустимая частота вращения, 1/мин 1980

  Высота патрона без кулачков 90

  Масса патрона, кг 47

  Крепеж 6хМ12
