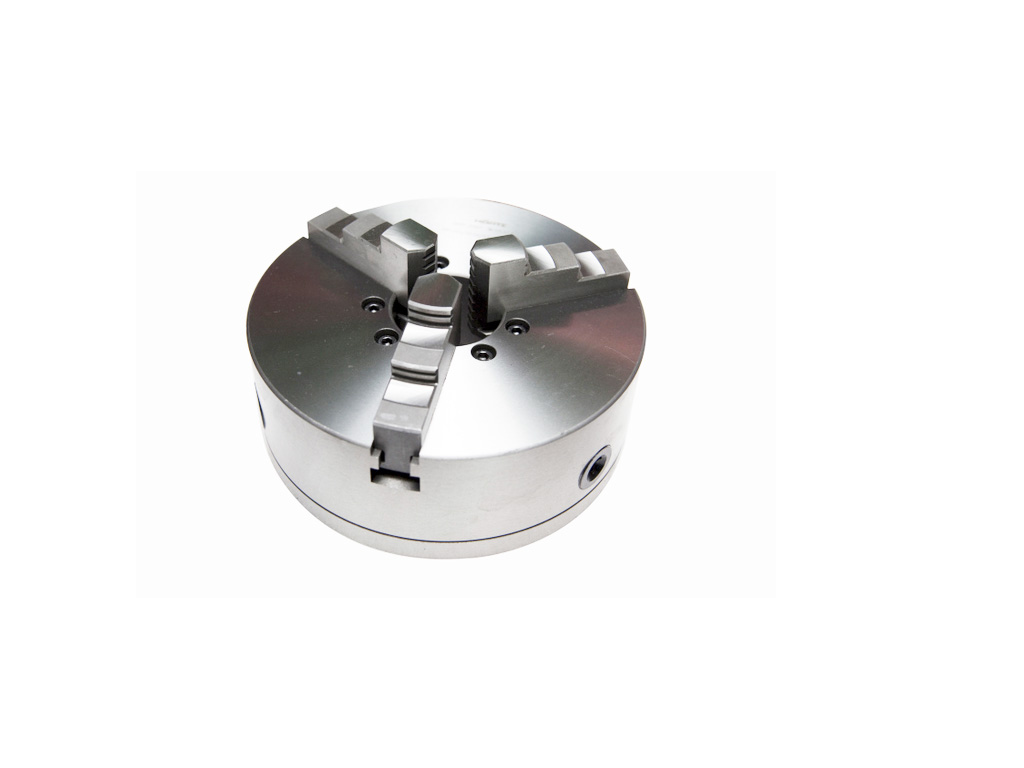

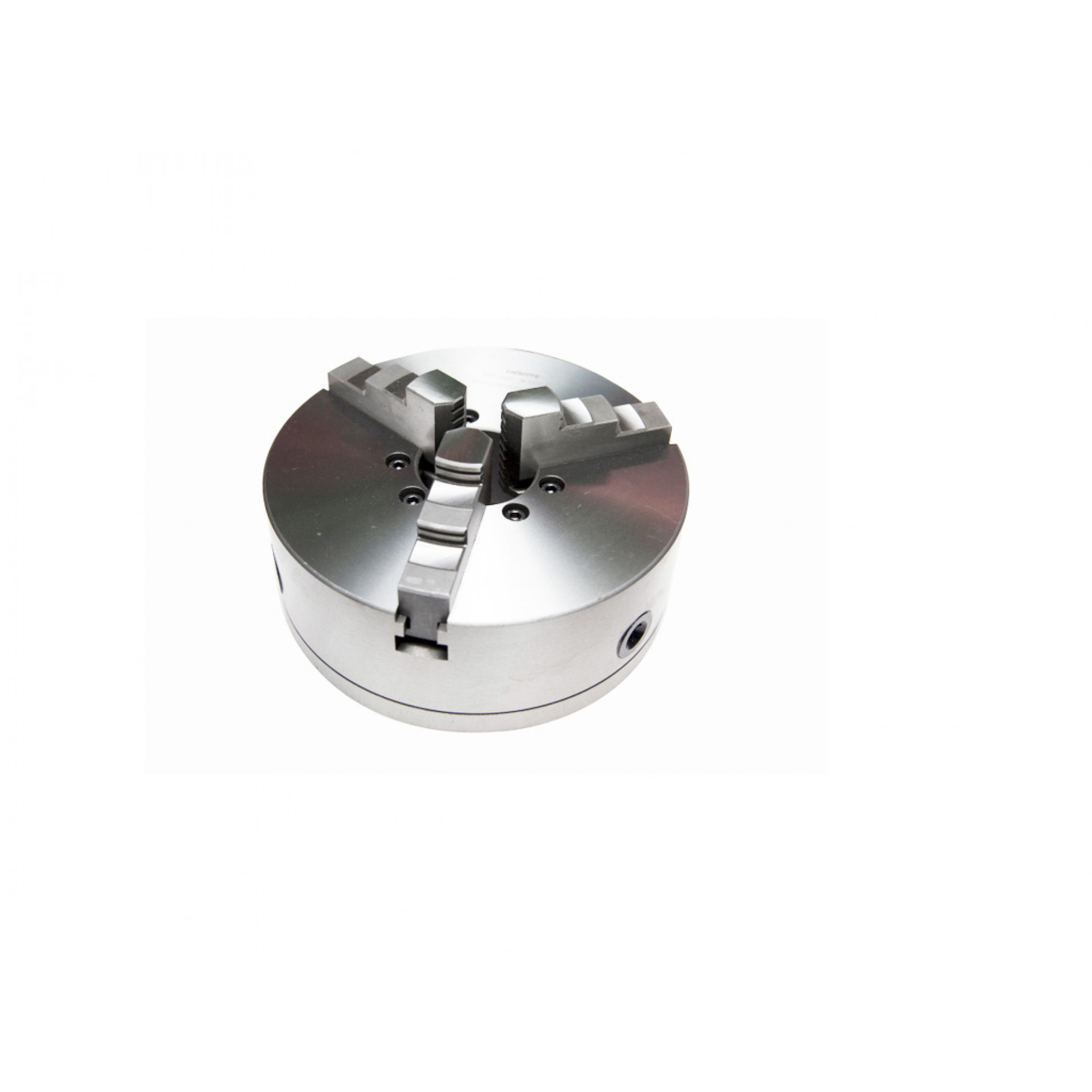

Корпус патрона выполнен из высококачественного специального чугуна. Спиральный диск, кулачки и шестерни стальные закаленные.



Тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу



Диаметр наружный, мм 315

Диаметр отверстия в корпусе, мм 100

Условный размер конуса шпинделя 8

Диаметр расположения крепежных отверстий, мм 171,4

Наружный диаметр изделия, зажимаемого в прямых кулачках, мм 10-130

Наружный диаметр изделия, зажимаемого в обратных кулачках, мм 95-315

Внутренний диаметр изделия, зажимаемого в прямых кулачках, мм 78-300

Максимально допустимая частота вращения, 1/мин 1900

Высота патрона без кулачков 103,5

Масса патрона, кг 60,5

Крепеж 4хМ16
