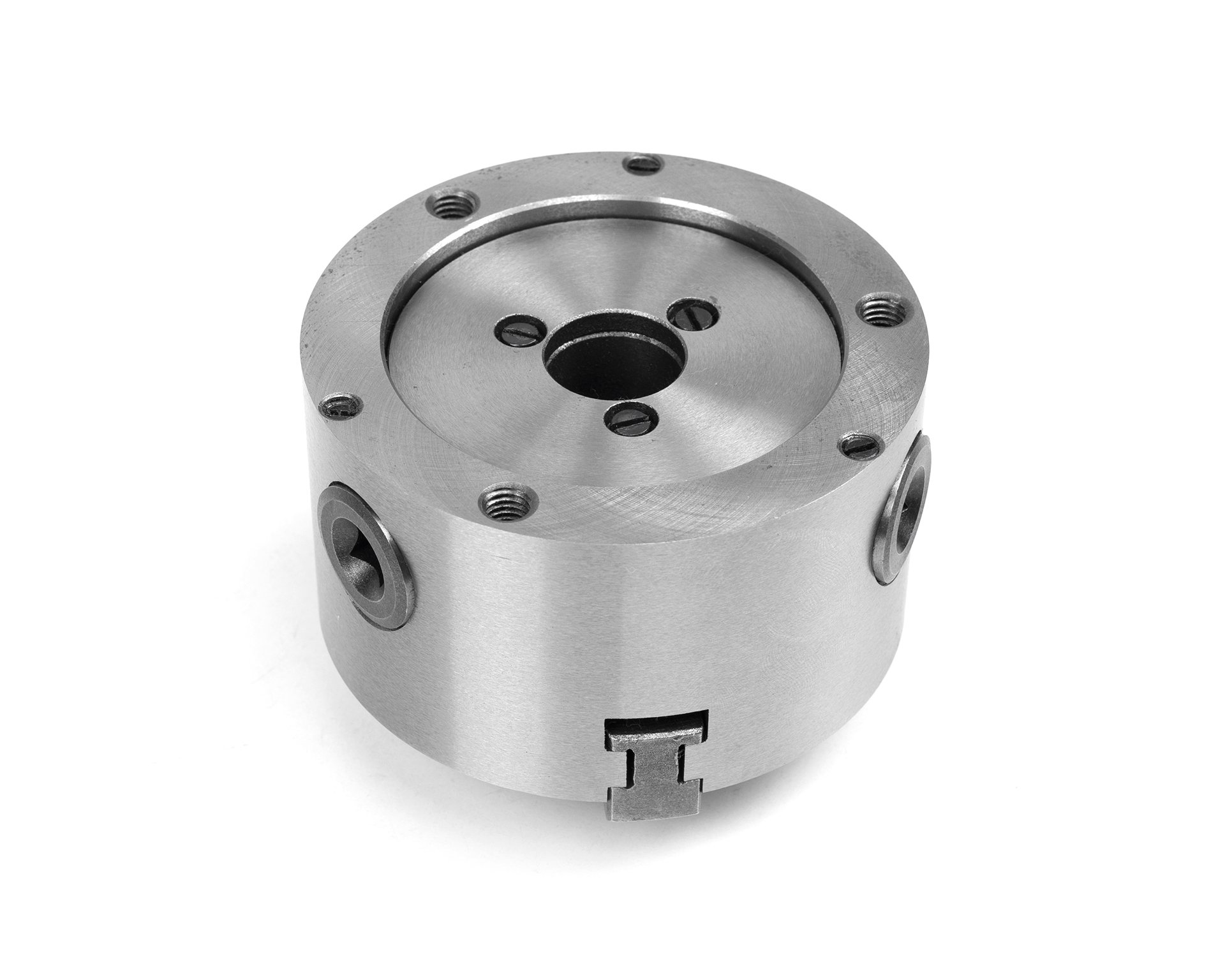

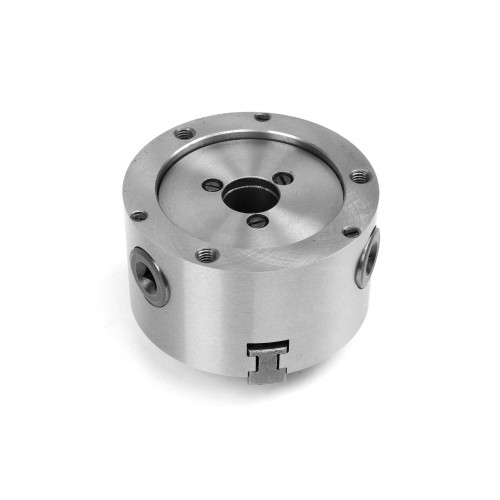

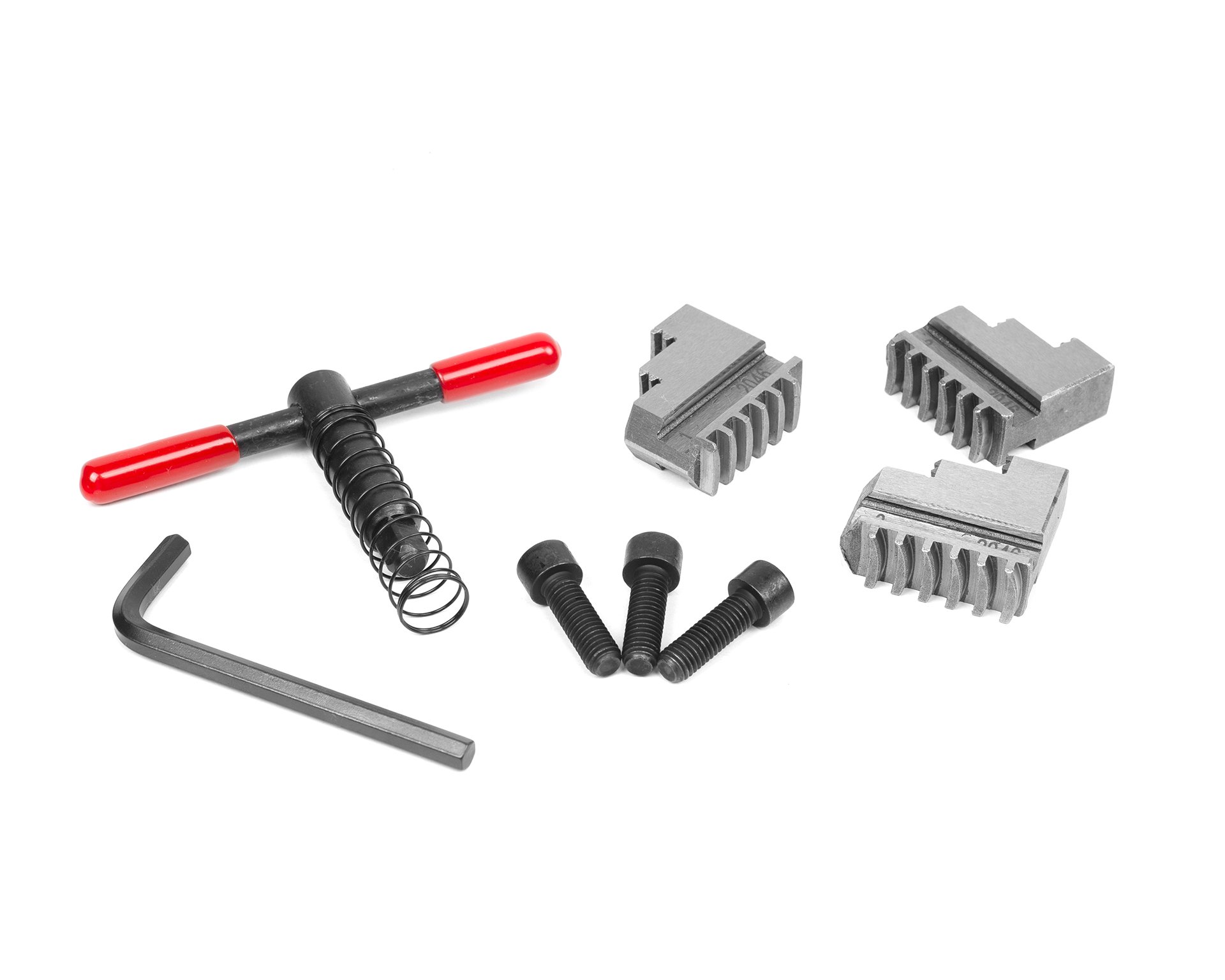

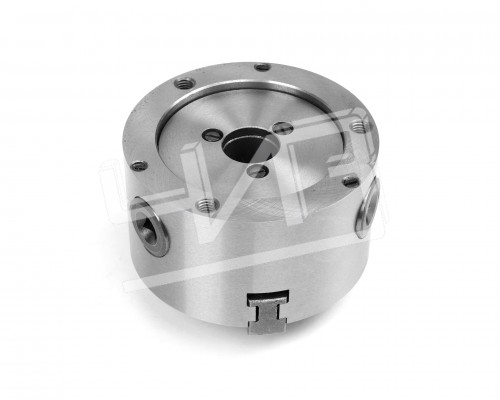

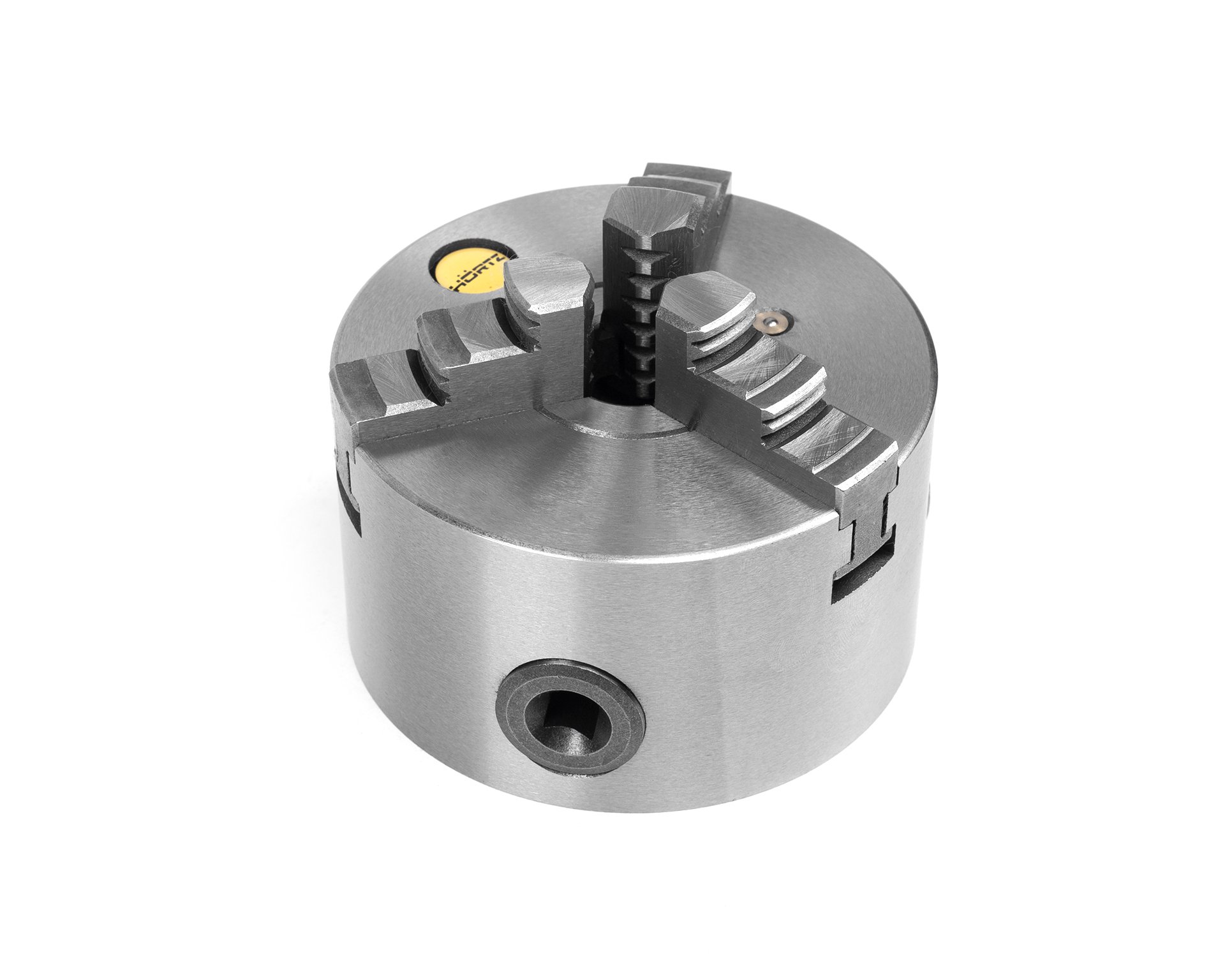

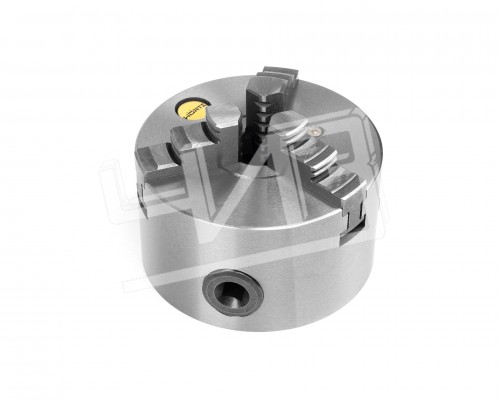

Корпус патрона выполнен из высококачественного специального чугуна. Спиральный   диск, и шестерни       стальные закаленные. Кулачки стальные цельные или сборные.



Тип 1 – c цилиндрическим центрирующим пояском и креплением через промежуточный   фланец.



Диаметр наружный, мм 400

Диаметр отверстия в корпусе, мм 130

Диаметр посадочный на фланец, мм 340

Диаметр расположения крепежных отверстий, мм 368

Наружный диаметр изделия, зажимаемого в прямых кулачках, мм 15-210

Наружный диаметр изделия, зажимаемого в обратных кулачках, мм 120-400

Внутренний диаметр изделия, зажимаемого в прямых кулачках, мм 120-400

Максимально допустимая частота вращения, 1/мин 1500

Высота патрона без кулачков 100

Масса патрона, кг 76

Крепеж 6хМ16
