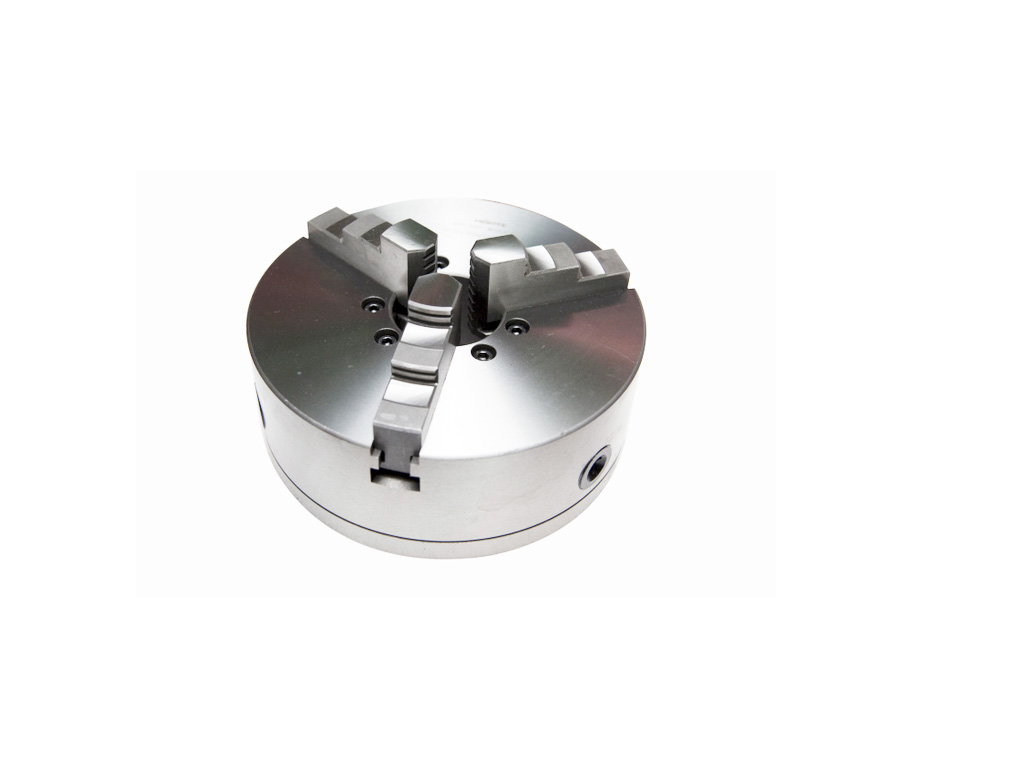

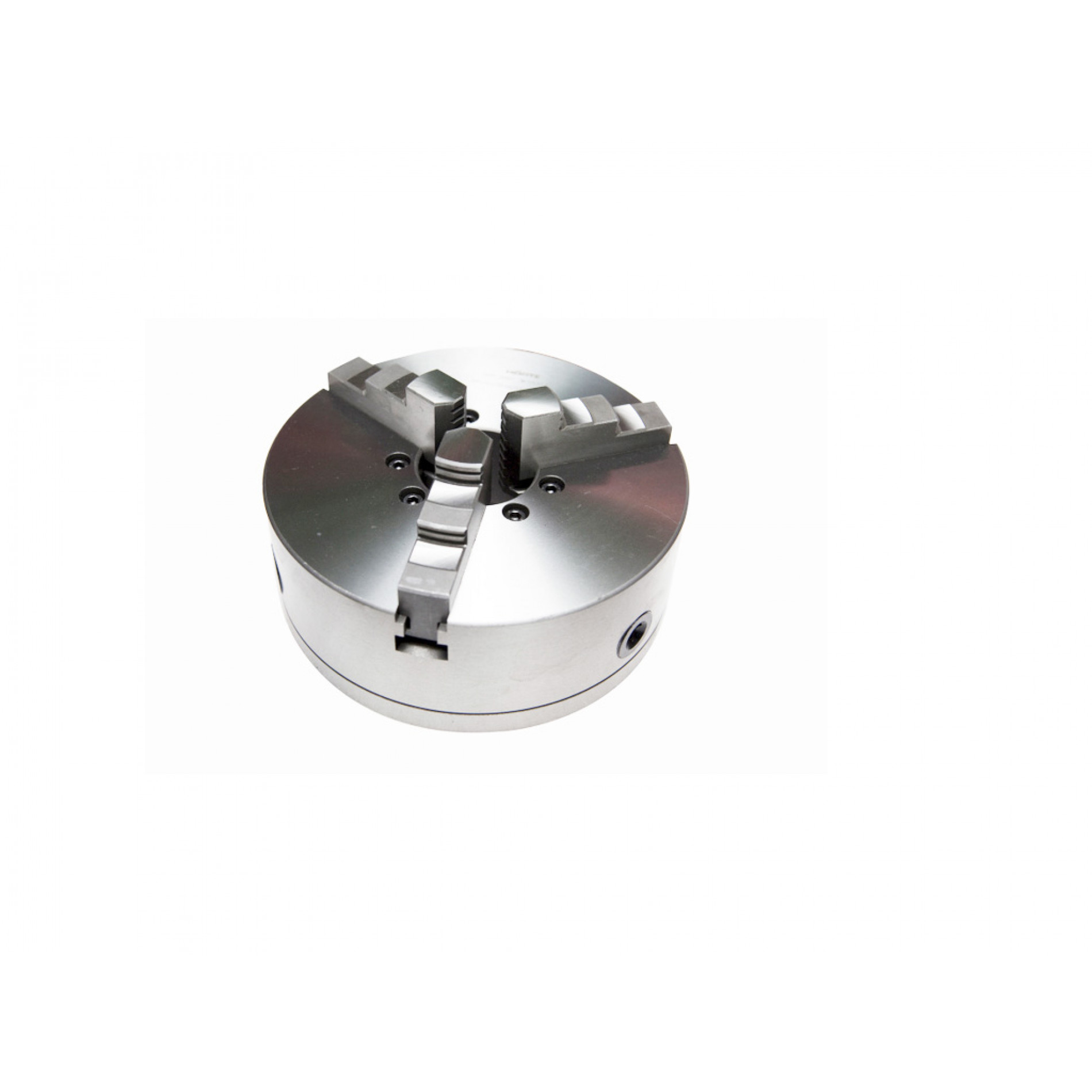

Корпус патрона выполнен из высококачественного специального чугуна. Спиральный диск, кулачки и шестерни стальные закаленные.



Тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу



Диаметр наружный, мм 400

Диаметр отверстия в корпусе, мм 130

Условный размер конуса шпинделя 8

Диаметр расположения крепежных отверстий, мм 171,4

Наружный диаметр изделия, зажимаемого в прямых кулачках, мм 10-180

Наружный диаметр изделия, зажимаемого в обратных кулачках, мм 103-400

Внутренний диаметр изделия, зажимаемого в прямых кулачках, мм 85-380

Максимально допустимая частота вращения, 1/мин 1500

Высота патрона без кулачков 126

Масса патрона, кг 116

Крепеж 4хМ16
