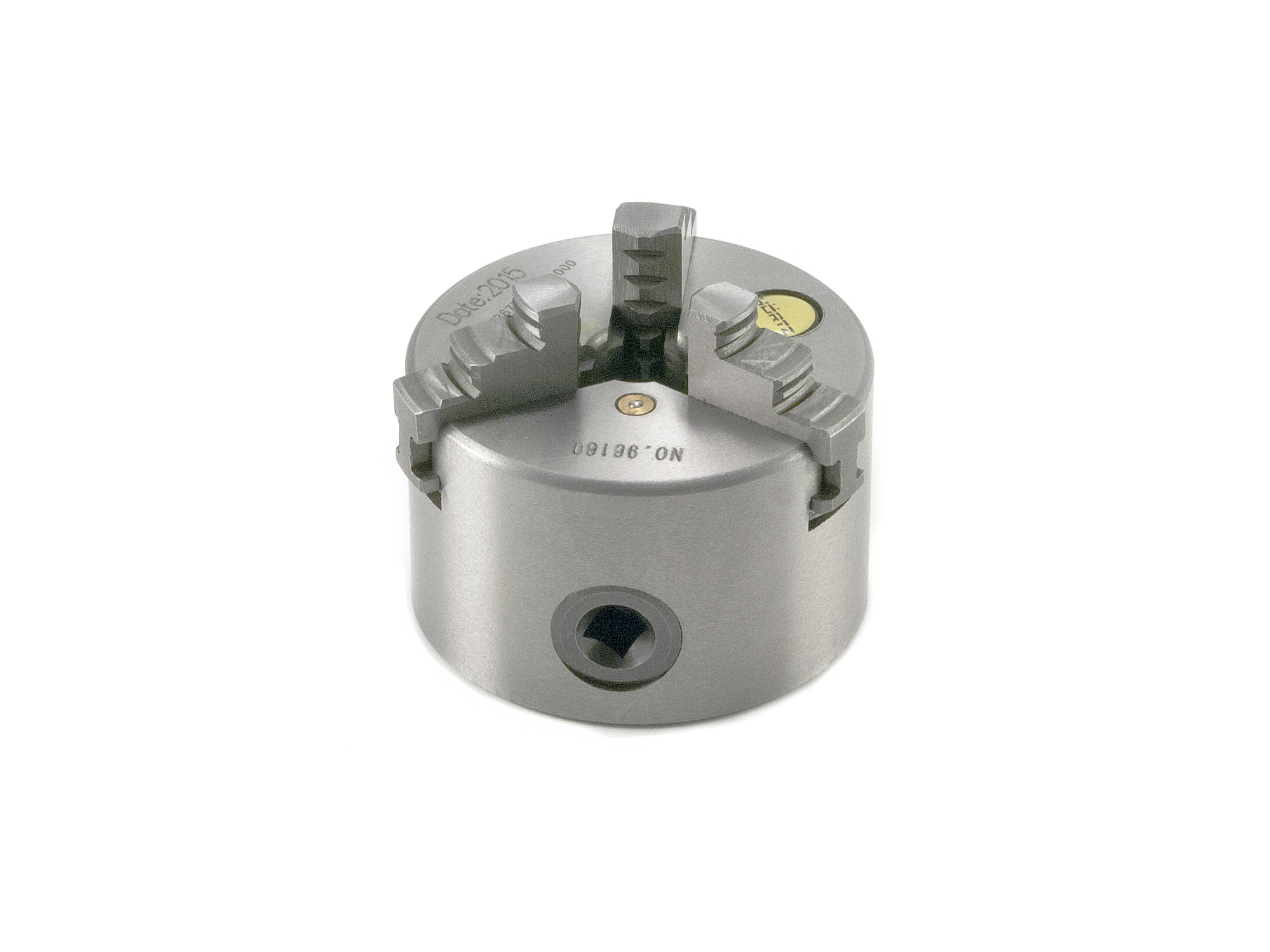

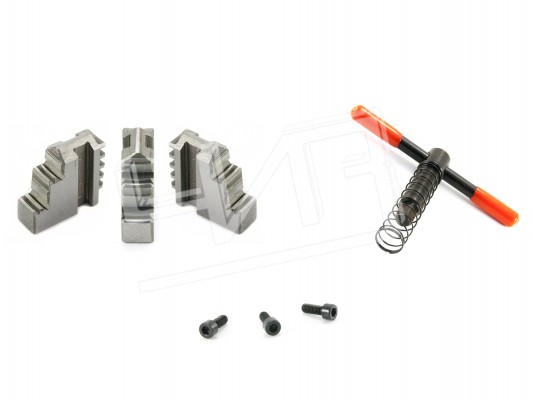

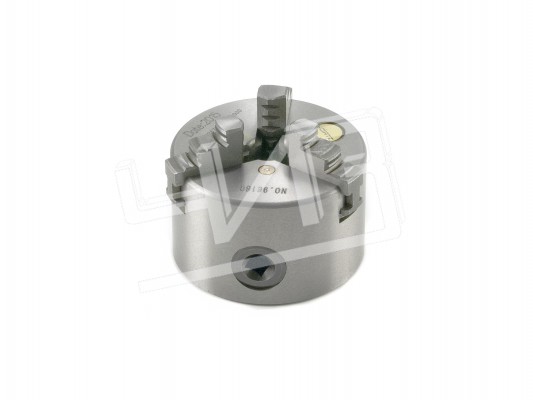

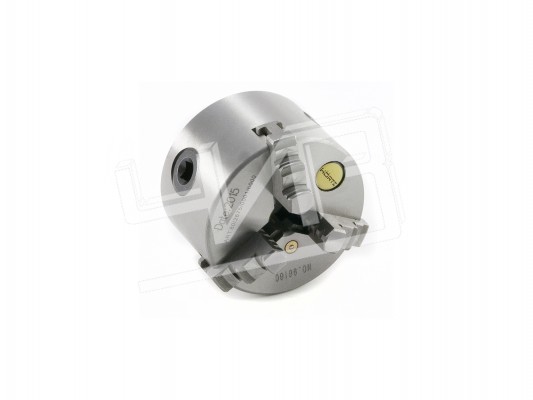

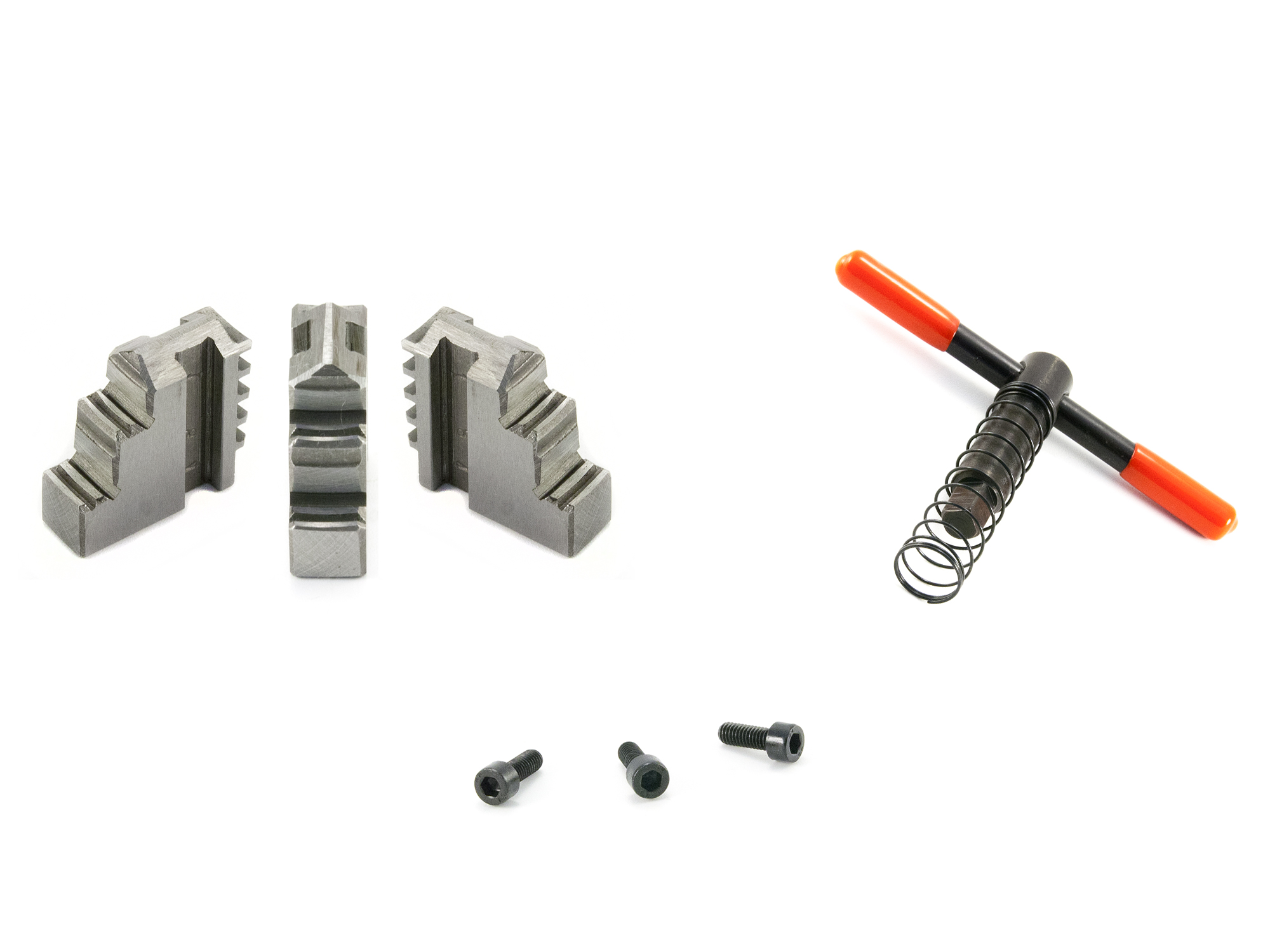

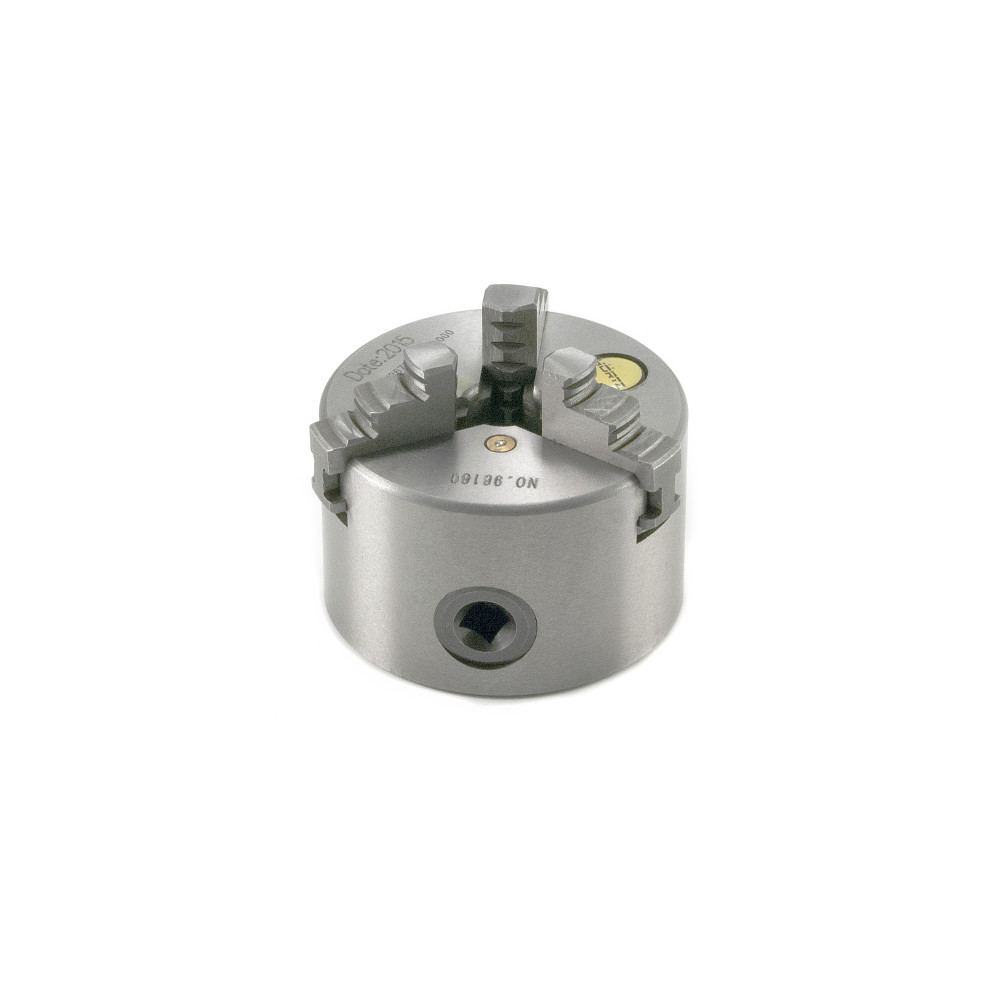

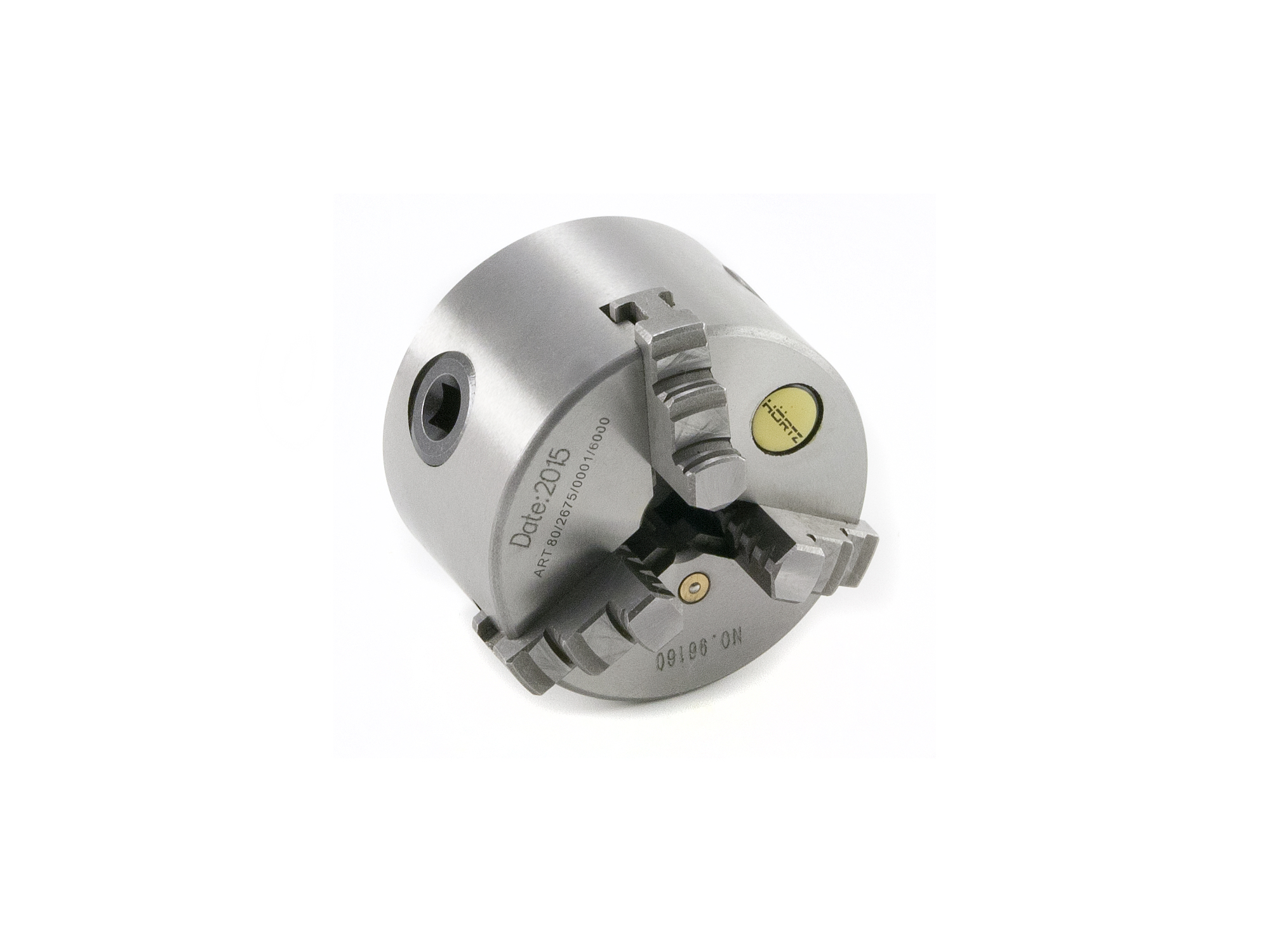

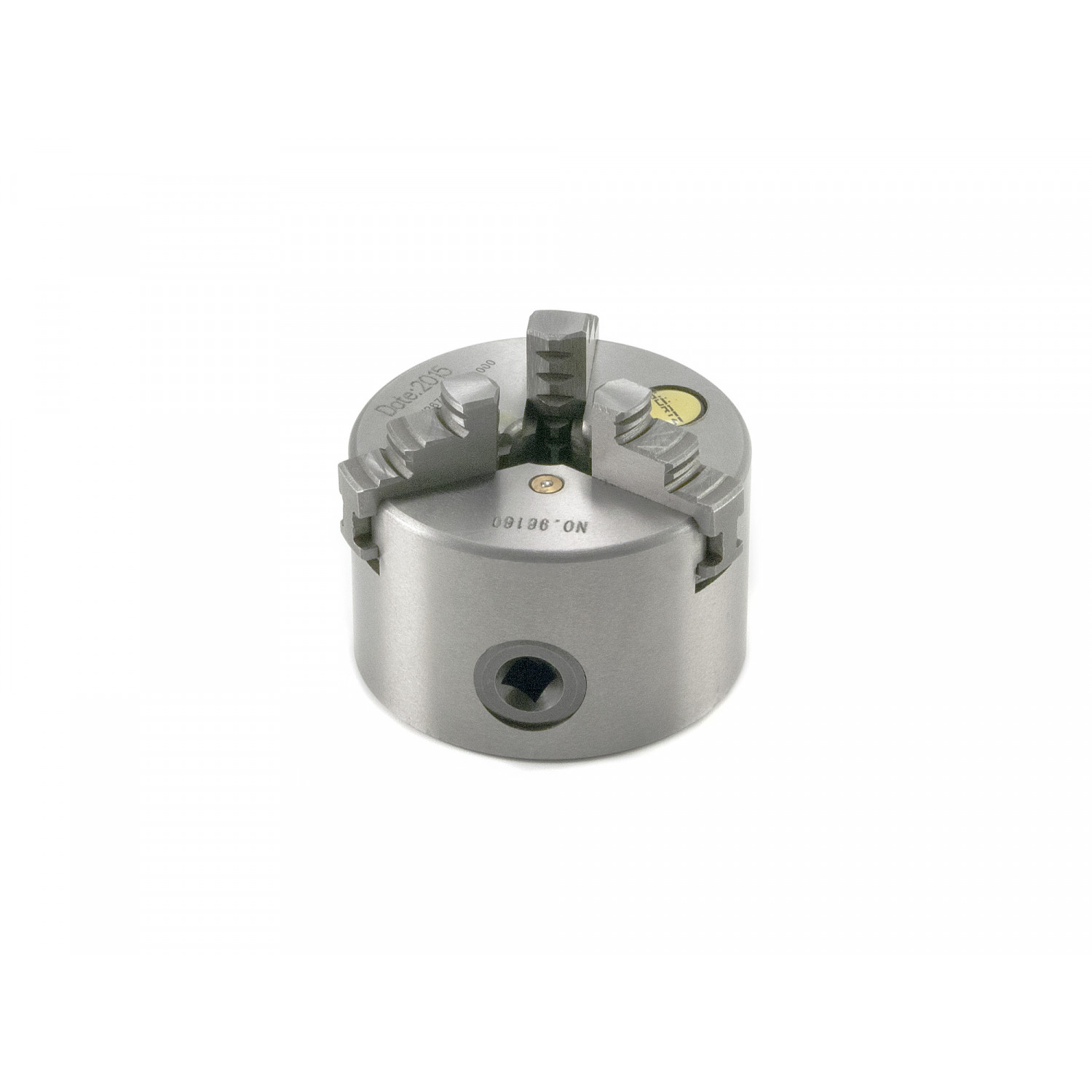

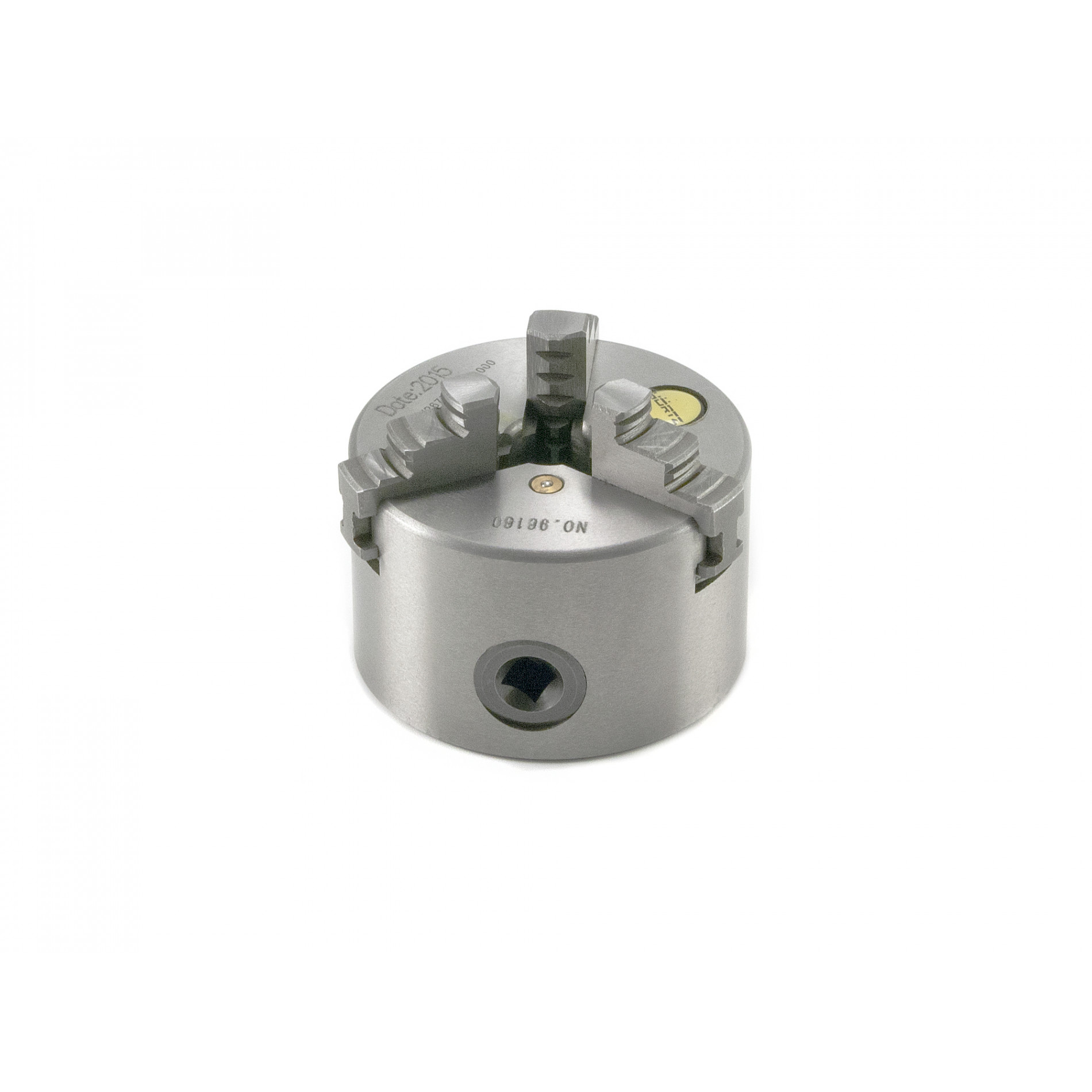

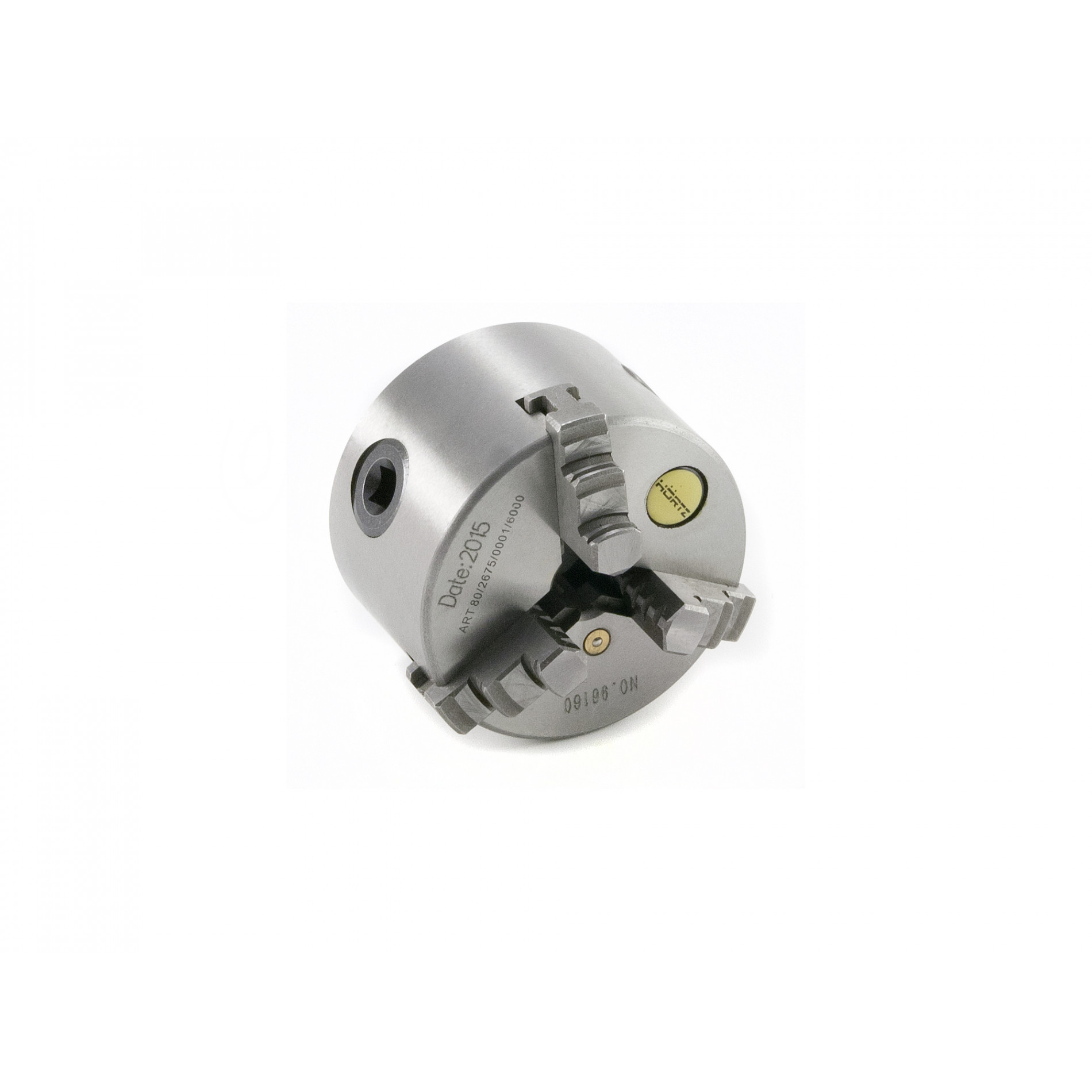

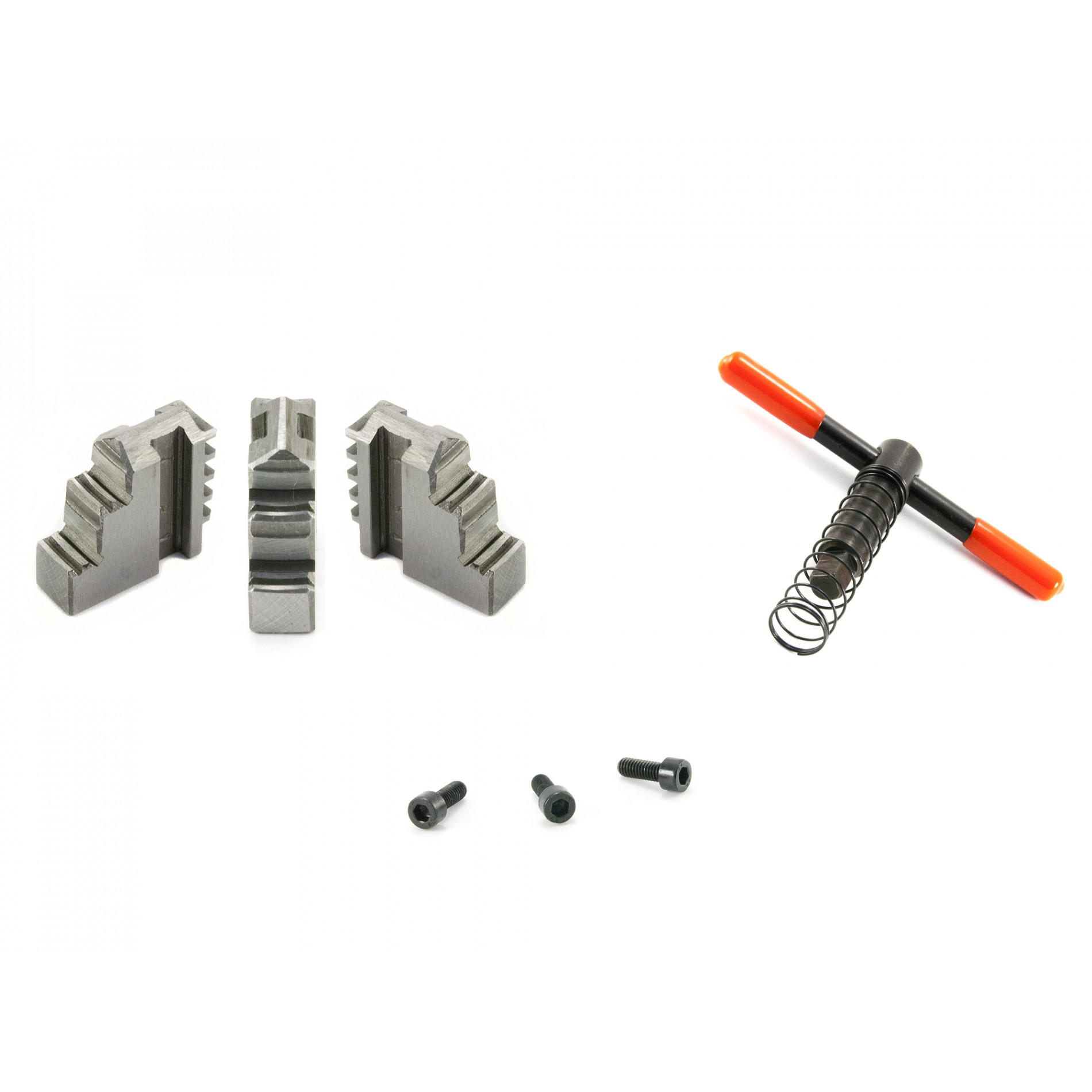

Корпус патрона выполнен из высококачественного специального чугуна. Спиральный диск, и шестерни стальные закаленные. Кулачки стальные цельные или сборные.



  Тип 1 – c цилиндрическим центрирующим пояском и креплением через   промежуточный фланец.

  Диаметр наружный, мм 80

  Диаметр отверстия в корпусе, мм 16

  Диаметр посадочный на фланец, мм 55

  Диаметр расположения крепежных отверстий, мм 66

  Наружный диаметр изделия,

  зажимаемого в прямых  кулачках, мм 2-22

  Наружный диаметр изделия, зажимаемого в обратных кулачках, мм 22-63

  Внутренний диаметр изделия,

  зажимаемого в прямых кулачках, мм 25-70

  Максимально допустимая частота  вращения, 1/мин 6000

  Высота патрона без кулачков, мм 50

  Масса патрона, кг 1,9

  Крепеж 3хМ6
